Planos de mástil y modelo 3D, pala Sword, plantillas para imprimir y archivos CNC
Todo lo necesario para cortar un mástil atornillado en un bloque: planos acotados, una plantilla de mástil 1:1, archivos DXF y SVG, y un modelo 3D en el pack completo.
Escala: 25,5" | Trastes: 22 | Ancho en la cejuela: 42,1 mm | Unidades: mm y pulgadas
- 3 radios de diapasón incluidos: 7,25", 9,5" y 12"
- Vista lateral y perfiles del mástil en los trastes 1 y 12
- Impresión en A4, US Letter o una sola hoja A1
- Descarga inmediata, no se envía nada

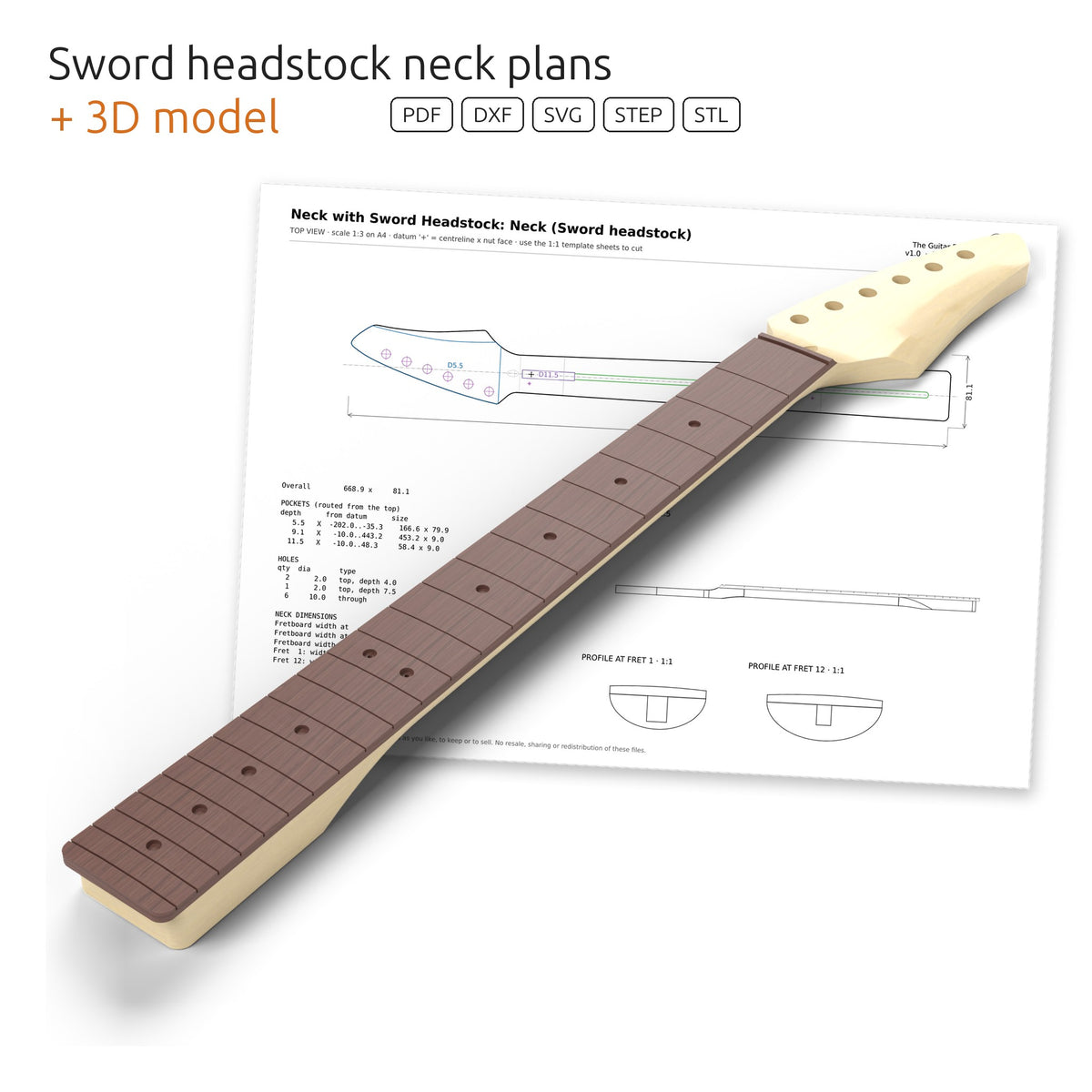

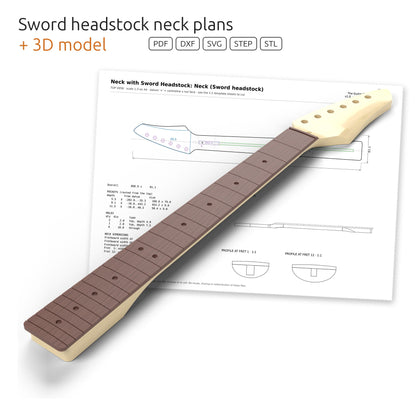

Los planos de un mástil atornillado de 25,5" con pala Sword (nuestro propio diseño Sword, largo y en punta, 6 clavijas en línea), dibujados a partir de nuestro propio modelo 3D y no calcados de una foto. Imprima la plantilla 1:1 y corte a mano, envíe los archivos DXF a una fresadora CNC o a un láser, o abra el modelo 3D en su programa de CAD y adáptelo a su proyecto.
Qué incluyen los planos
- Contorno del mástil con pala Sword, 6 agujeros de clavijas y la ranura del alma
- La pala dibujada aparte, a mayor escala

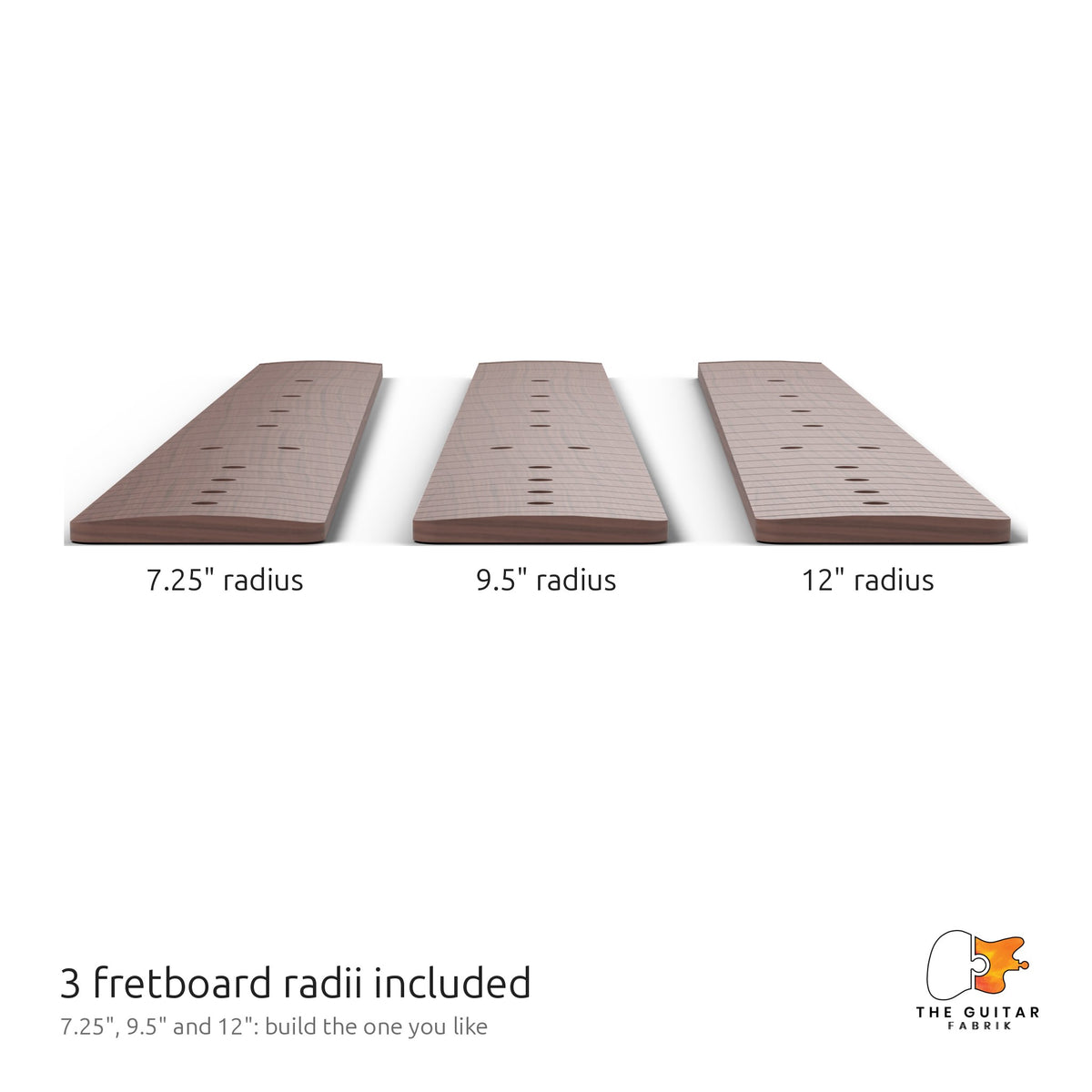

- 3 diapasones: radio 7,25", 9,5" y 12", con cada ranura de traste y cada marcador

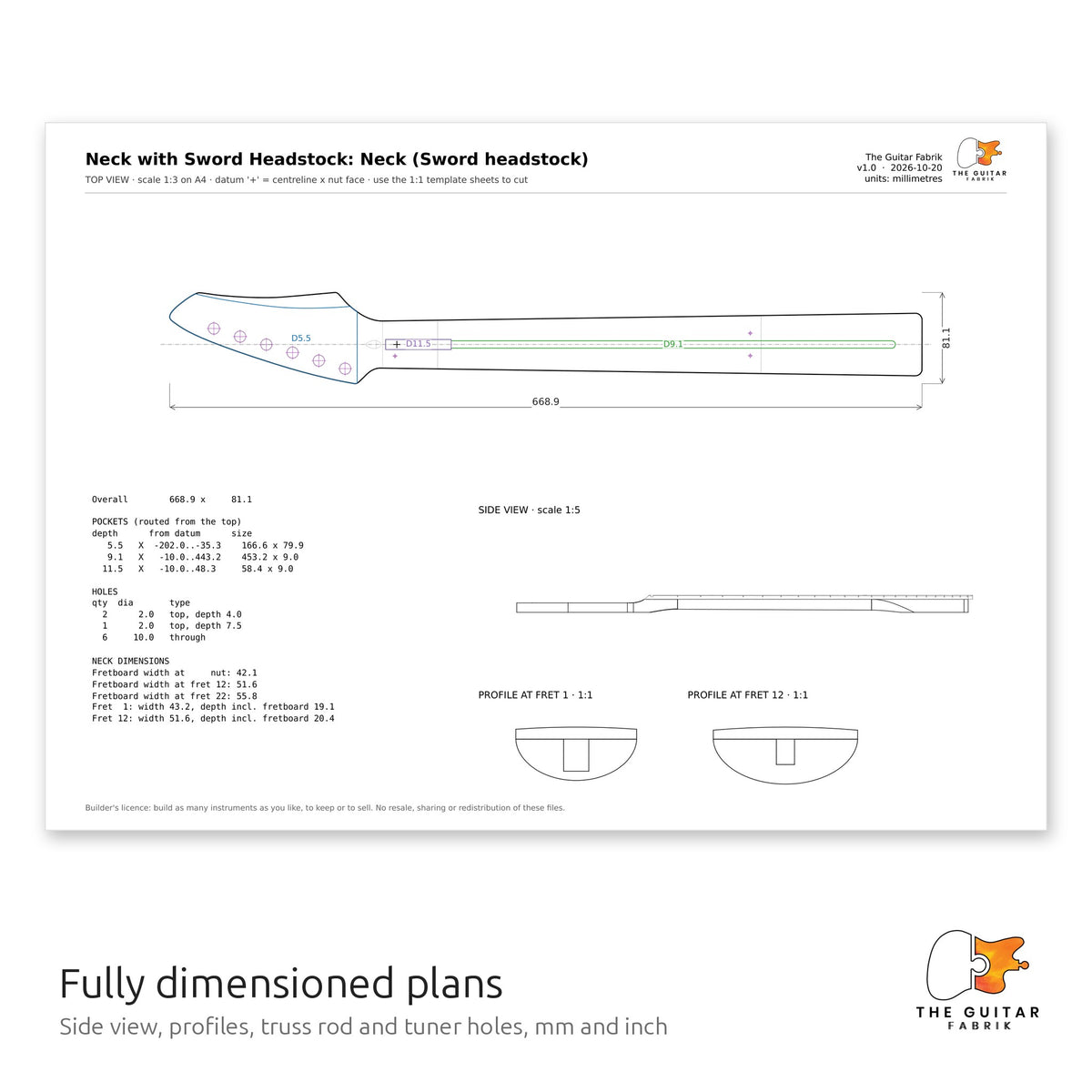

- Vista lateral, perfiles del mástil en los trastes 1 y 12, y la tabla completa de posiciones de trastes

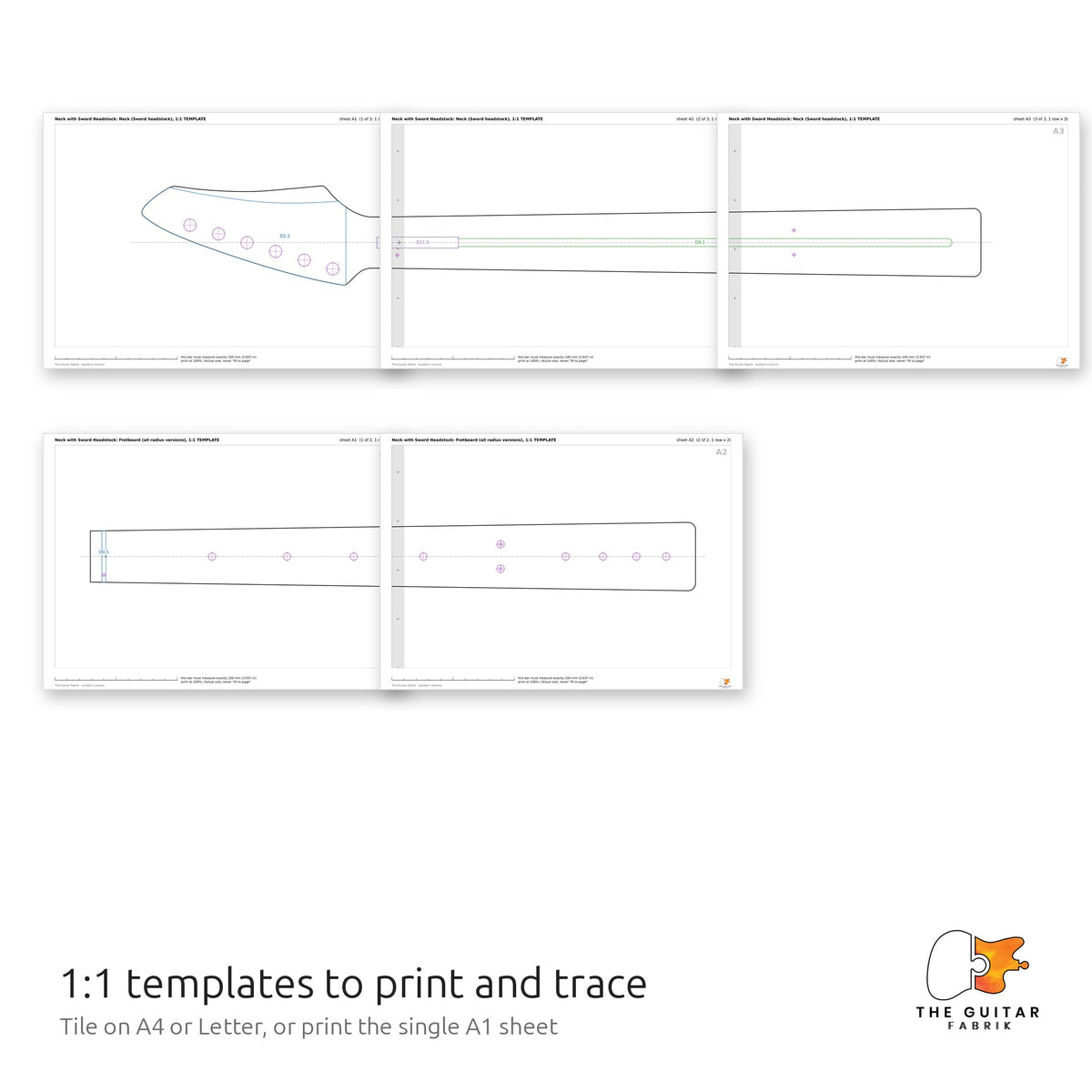

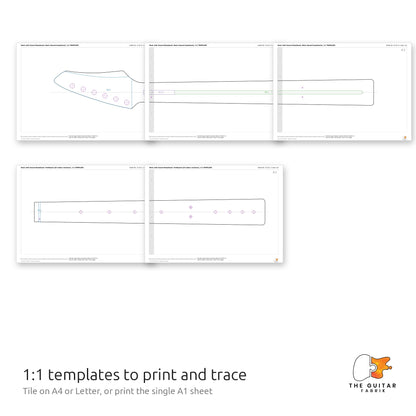

- Plantillas 1:1 para montar en A4 o US Letter, y una sola hoja A1 para una imprenta
- Todos los archivos en milímetros y en pulgadas
Planos 2D o pack completo
- Planos 2D: planos y plantillas en PDF, archivos DXF para CNC (R12 y R2013, una capa por operación y profundidad) y archivos SVG a escala real para corte láser e Inkscape.

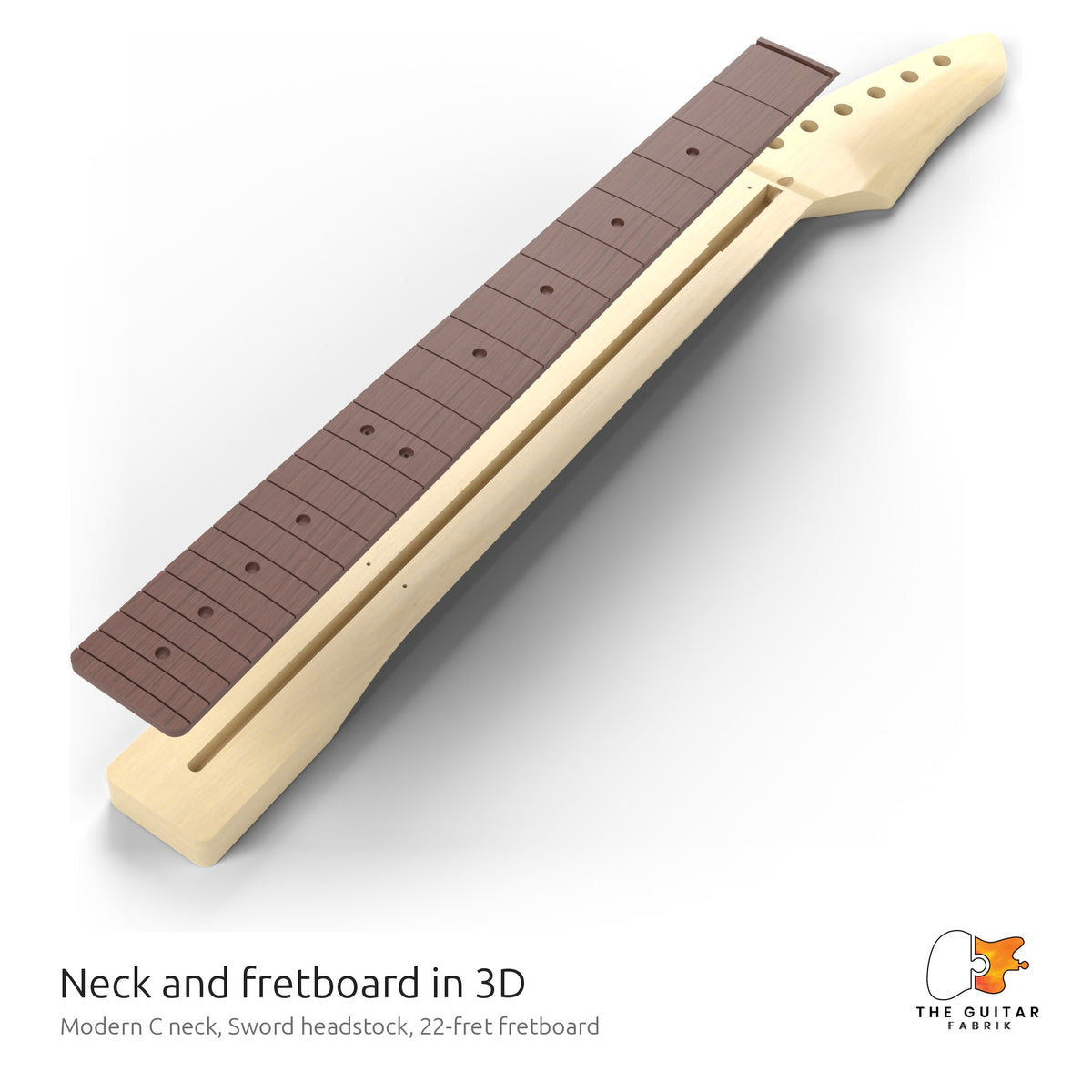

- Pack completo: los planos 2D, más el modelo 3D en archivo STEP (Fusion, FreeCAD, SolidWorks, Onshape y otros) con el mástil y los 3 diapasones como sólidos separados, y archivos STL para impresión 3D.
Construir la guitarra completa
Es el mismo mástil que en nuestros planos de guitarra eléctrica estilo T, que añaden el cuerpo, el golpeador y las 3 palas. La madera para el mástil y el diapasón está en nuestros bloques de madera de luthería, y el alma de doble acción va en la ranura.
Descarga y licencia
Los archivos llegan por correo electrónico en cuanto se confirma el pago: un solo archivo zip, con un archivo START-HERE que le indica qué archivo abrir. Construya tantos mástiles como quiera, para usted o para venderlos. Los archivos en sí son solo para usted: por favor, no los comparta ni los revenda.
Especificaciones
| Escala | 25,5" (647,7 mm), 22 trastes |
| Mástil | Atornillado, perfil Modern C, 668,9 x 81,1 mm en total |
| Pala | Sword, 238,3 x 81,1 mm, 6 agujeros de clavijas de 10 mm |
| Ancho | 42,1 mm en la cejuela, 51,6 mm en el traste 12 |
| Grosor | 19,1 mm en el traste 1, 20,4 mm en el traste 12 (con diapasón) |
| Radio del diapasón | 7,25", 9,5" y 12", todos incluidos |
| Archivos | Planos 2D: PDF, DXF, SVG. Pack completo: además STEP y STL |
| Unidades | Milímetros y pulgadas |
| Entrega | Descarga inmediata, no se envía nada |
