Planos de mástil y modelo 3D, bajo 34", pala TGF Split-Coil

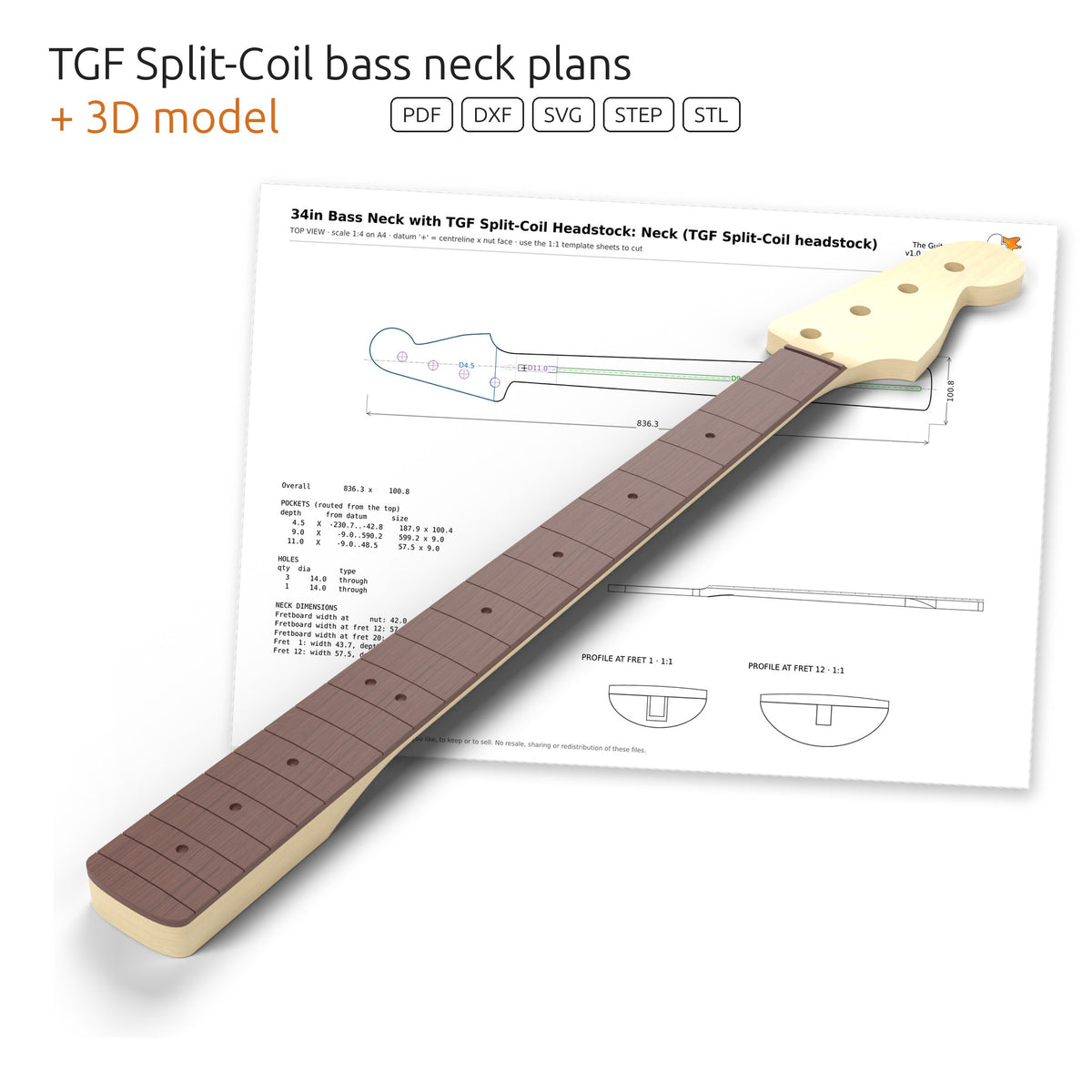

Los planos de un mástil atornillado de 4 cuerdas y 34" con nuestra propia pala TGF Split-Coil, dibujados a partir de nuestro propio modelo 3D y no calcados de una foto. Imprima la plantilla 1:1 y corte a mano, envíe los archivos DXF a una fresadora CNC o a un láser, o abra el modelo 3D en su programa de CAD y adáptelo a su proyecto.

Qué incluyen los planos

• Contorno del mástil con pala TGF Split-Coil, 4 agujeros de clavijas y la ranura del alma
• La pala dibujada aparte, a mayor escala

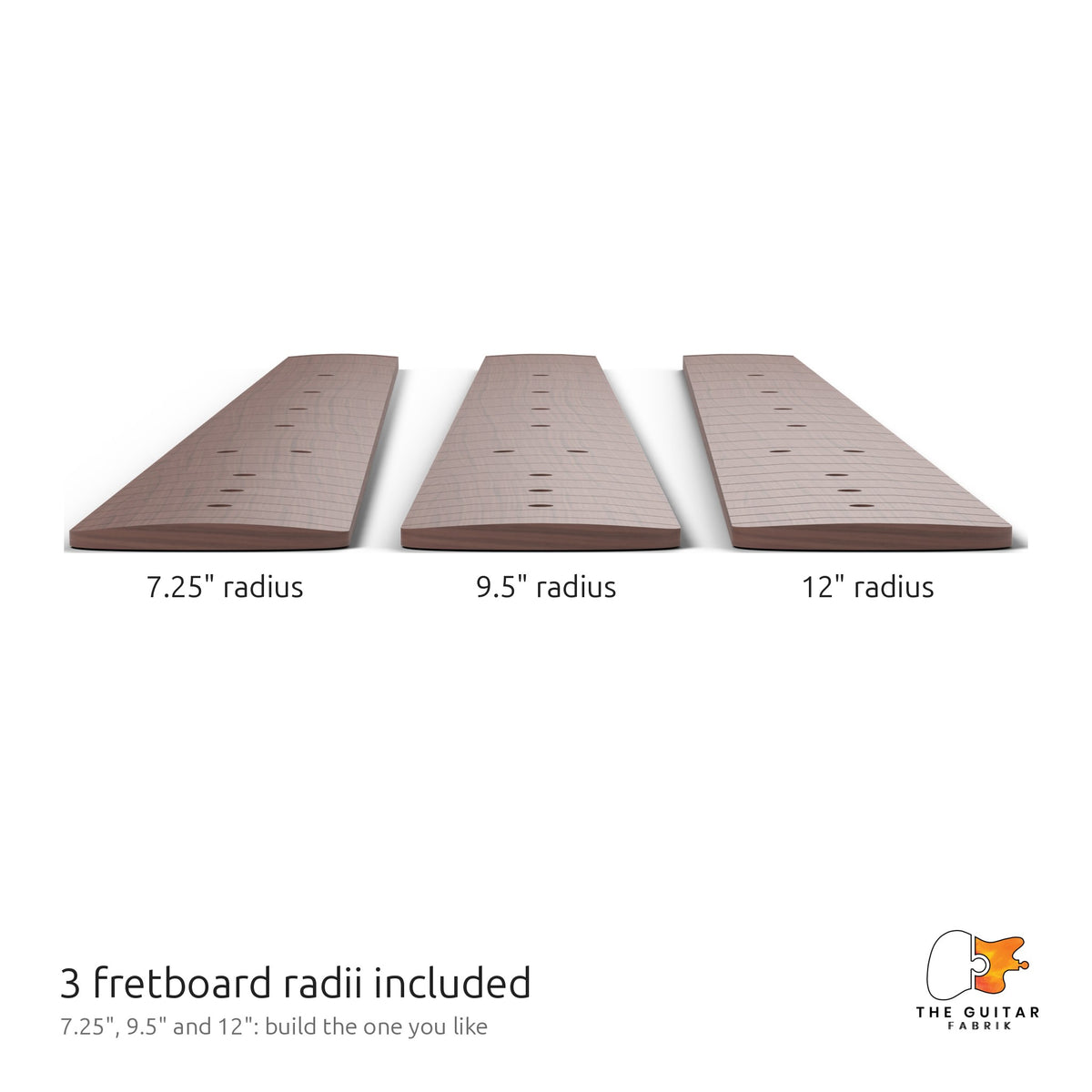

• 3 diapasones: radio 7,25", 9,5" y 12", con cada ranura de traste y cada marcador

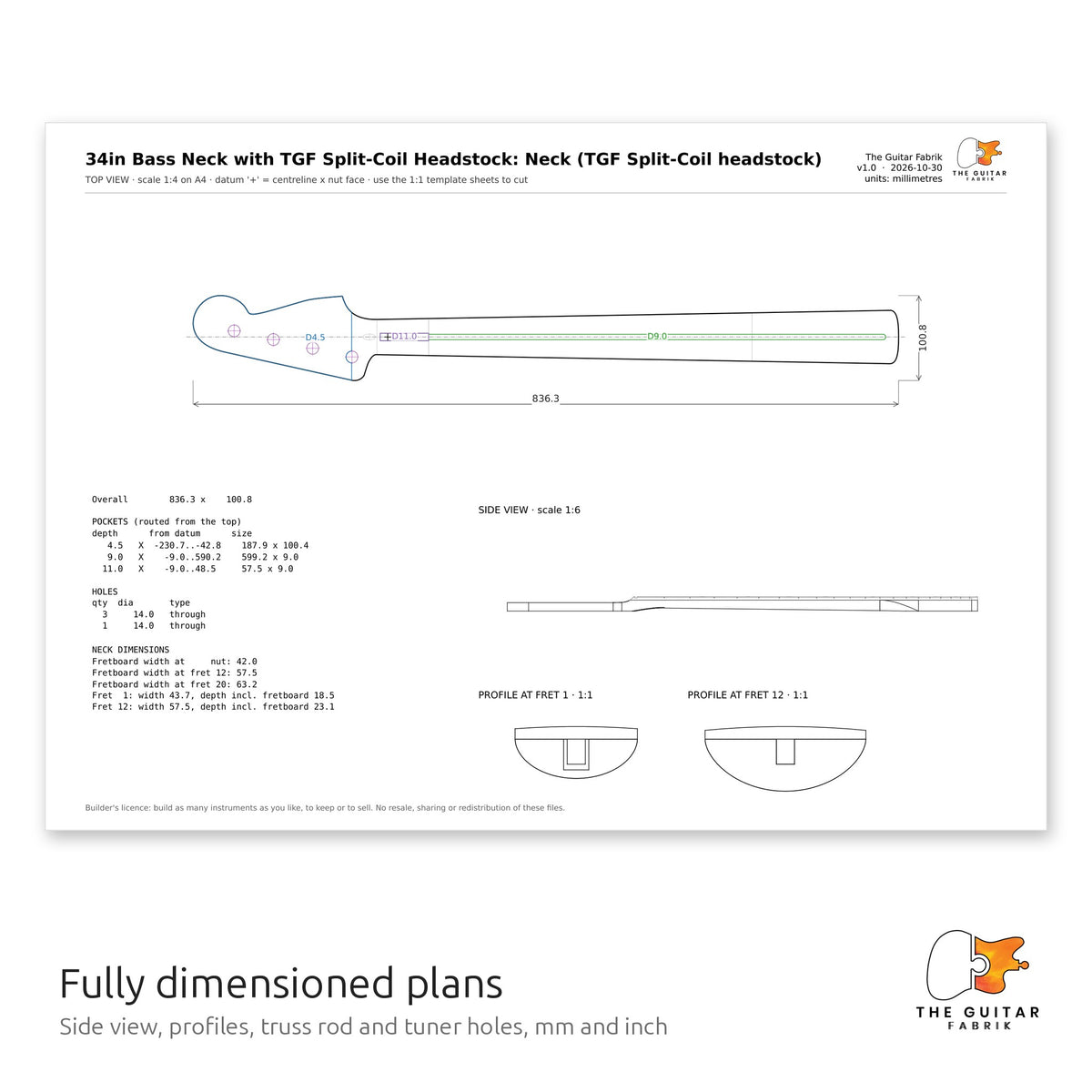

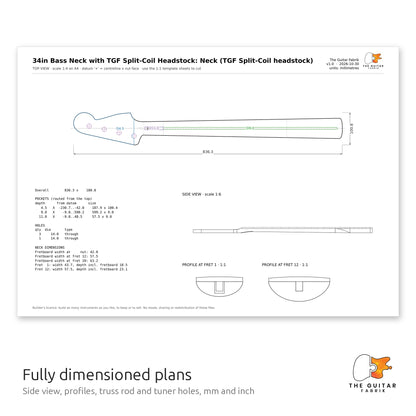

• Vista lateral, perfiles del mástil en los trastes 1 y 12, y la tabla completa de posiciones de trastes

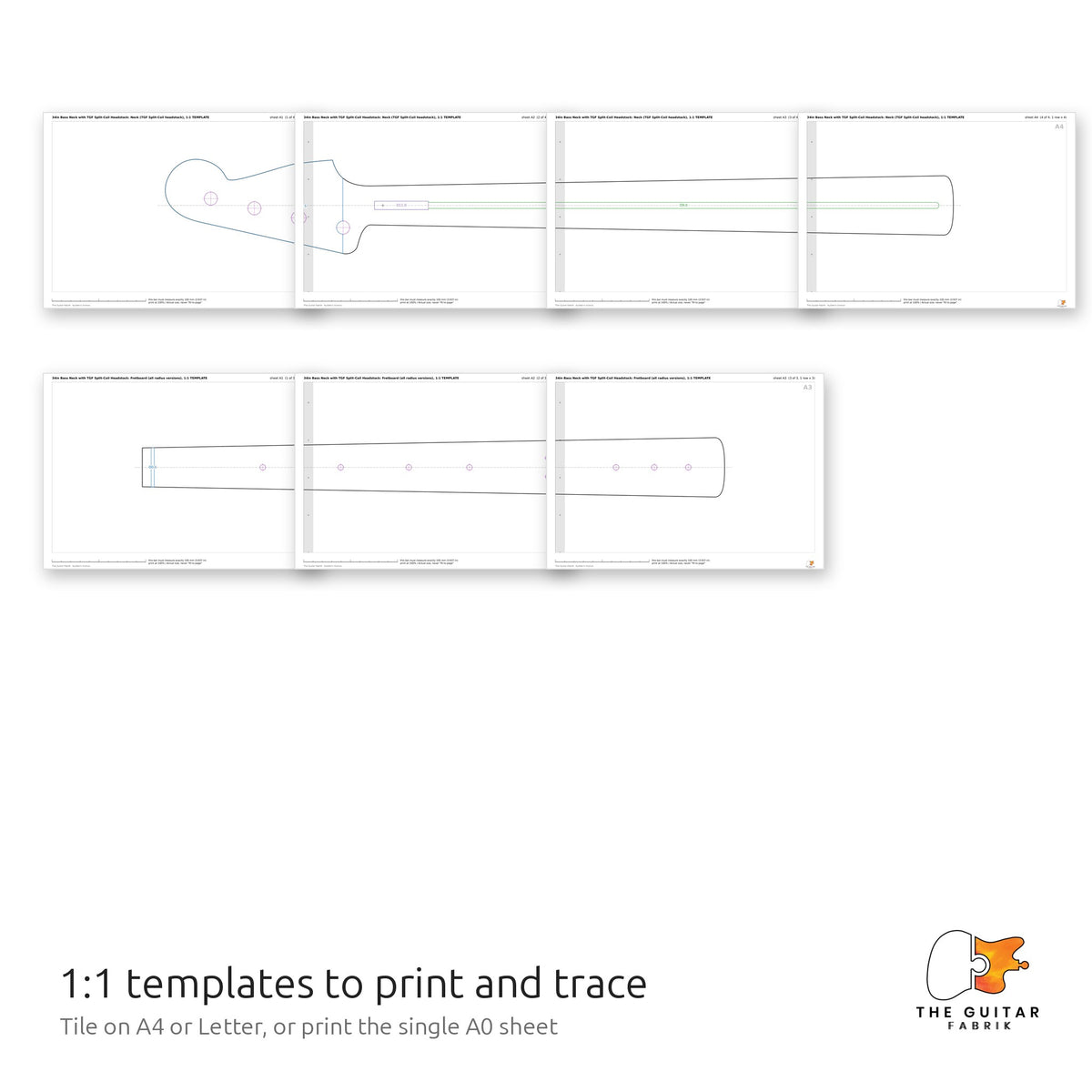

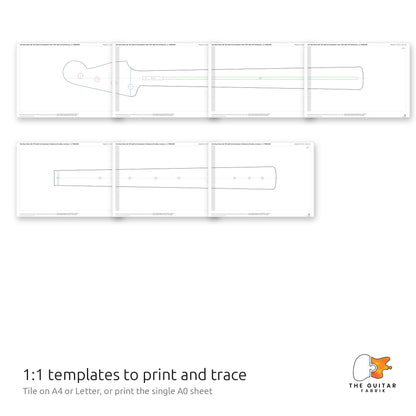

• Plantillas 1:1 para montar en A4 o US Letter, y una sola hoja A0 para una imprenta
• Todos los archivos en milímetros y en pulgadas

Planos 2D o pack completo

• Planos 2D: planos y plantillas en PDF, archivos DXF para CNC (R12 y R2013, una capa por operación y profundidad) y archivos SVG a escala real para corte láser e Inkscape.

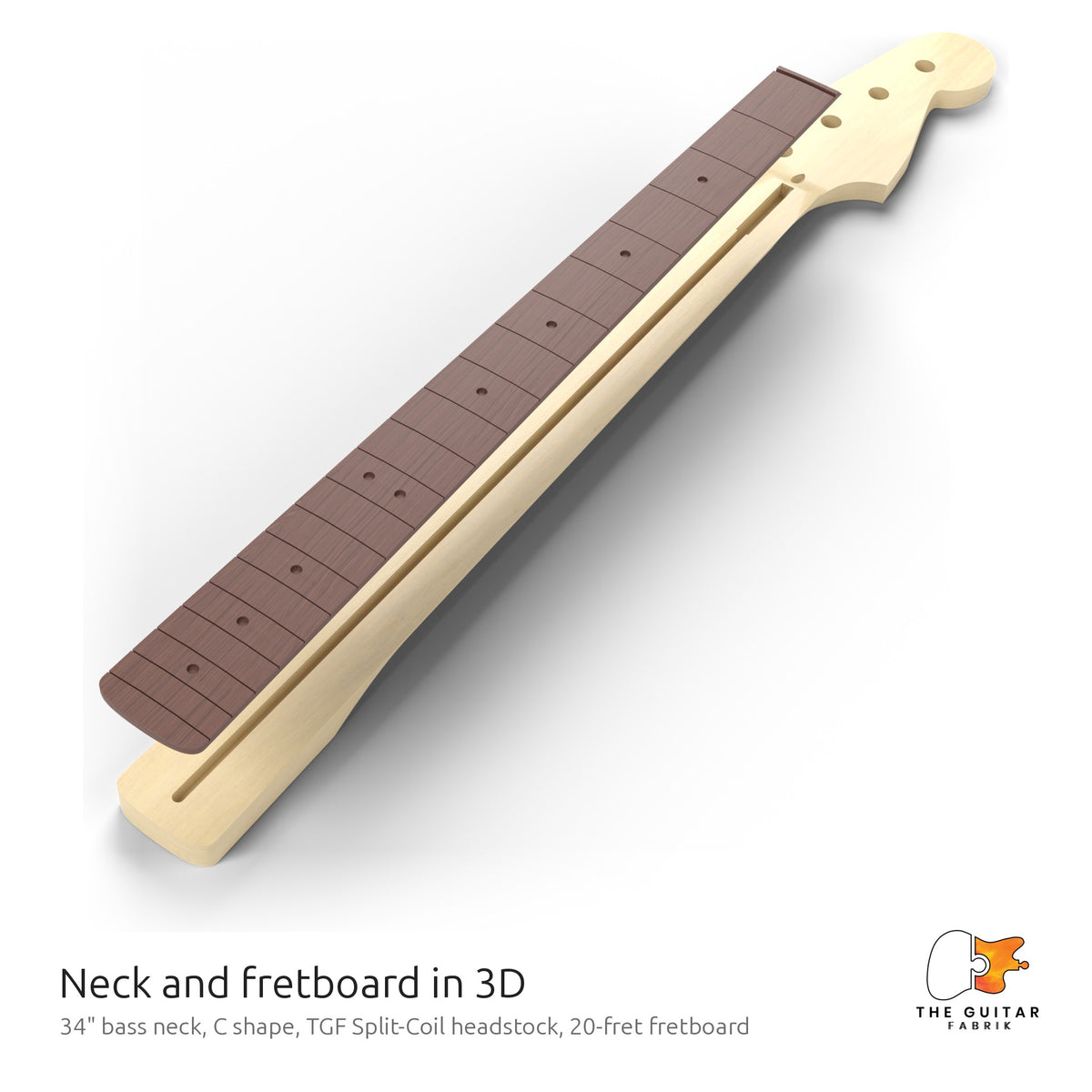

• Pack completo: los planos 2D, más el modelo 3D en archivo STEP (Fusion, FreeCAD, SolidWorks, Onshape y otros) con el mástil y los 3 diapasones como sólidos separados, y archivos STL para impresión 3D.

Construir el bajo completo

Es el mismo mástil que en nuestros planos de bajo eléctrico Split-Coil, que añaden el cuerpo y el golpeador. La madera para el mástil y el diapasón está en nuestros bloques de madera de luthería, y nuestra alma de doble acción de 570 mm va en la ranura.

Descarga y licencia

Los archivos llegan por correo electrónico en cuanto se confirma el pago: un solo archivo zip, con un archivo START-HERE que le indica qué archivo abrir. Construya tantos mástiles como quiera, para usted o para venderlos. Los archivos en sí son solo para usted: por favor, no los comparta ni los revenda.
