Hals-Bauplan mit 3D-Modell, 34"-Bass, Kopfplatte TGF T-Style

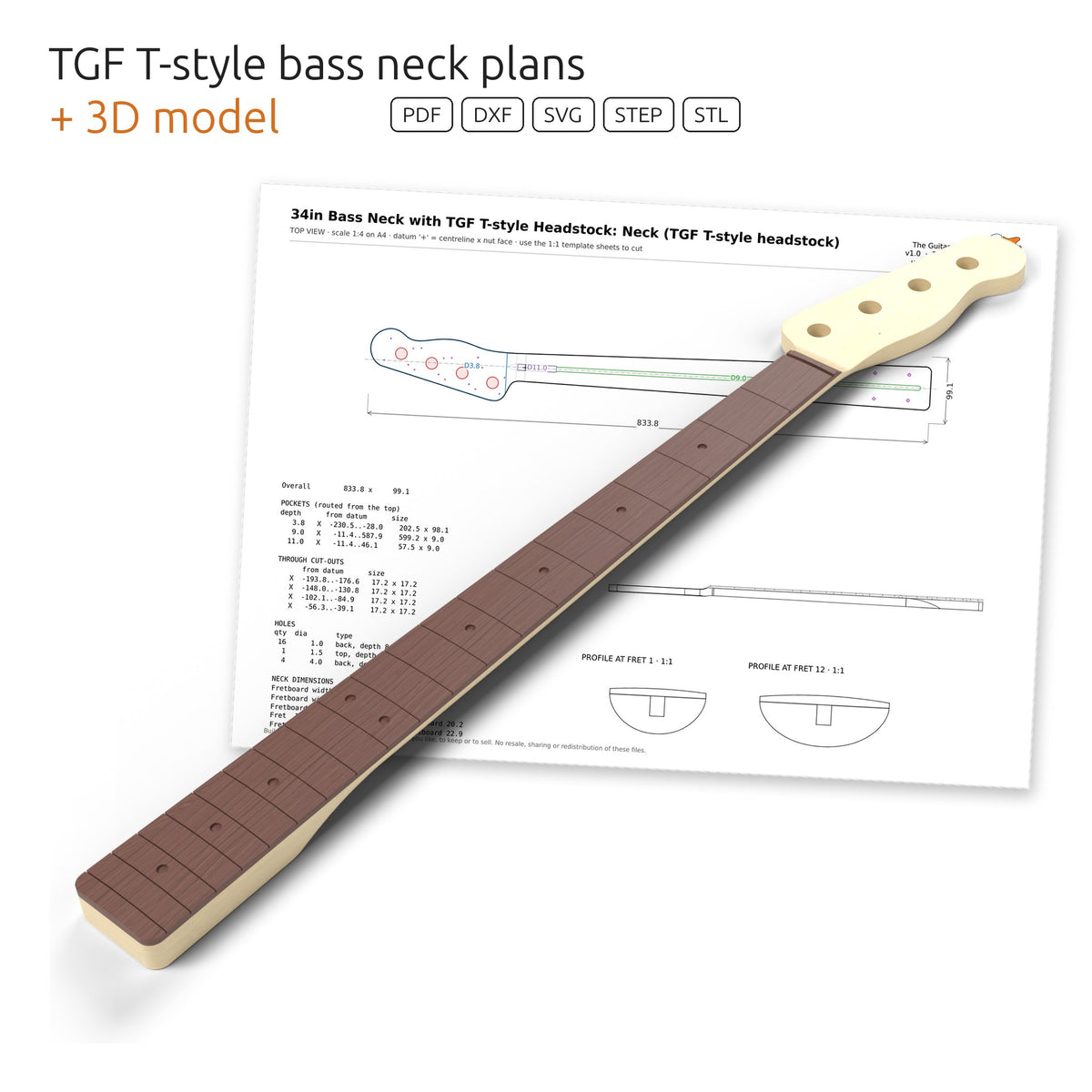

Der Bauplan für einen geschraubten 34"-Hals für 4-Saiter mit unserer eigenen Kopfplatte TGF T-Style, gezeichnet nach unserem eigenen 3D-Modell und nicht von einem Foto abgepaust. Drucken Sie die 1:1-Schablone aus und sägen Sie von Hand, schicken Sie die DXF-Dateien an eine CNC-Fräse oder einen Laser, oder öffnen Sie das 3D-Modell in Ihrer CAD-Software und passen Sie es an Ihr Projekt an.

Was die Pläne enthalten

• Halsumriss mit Kopfplatte TGF T-Style, 4 Mechanikbohrungen und der Halsstabnut
• Die Kopfplatte einzeln in größerem Maßstab

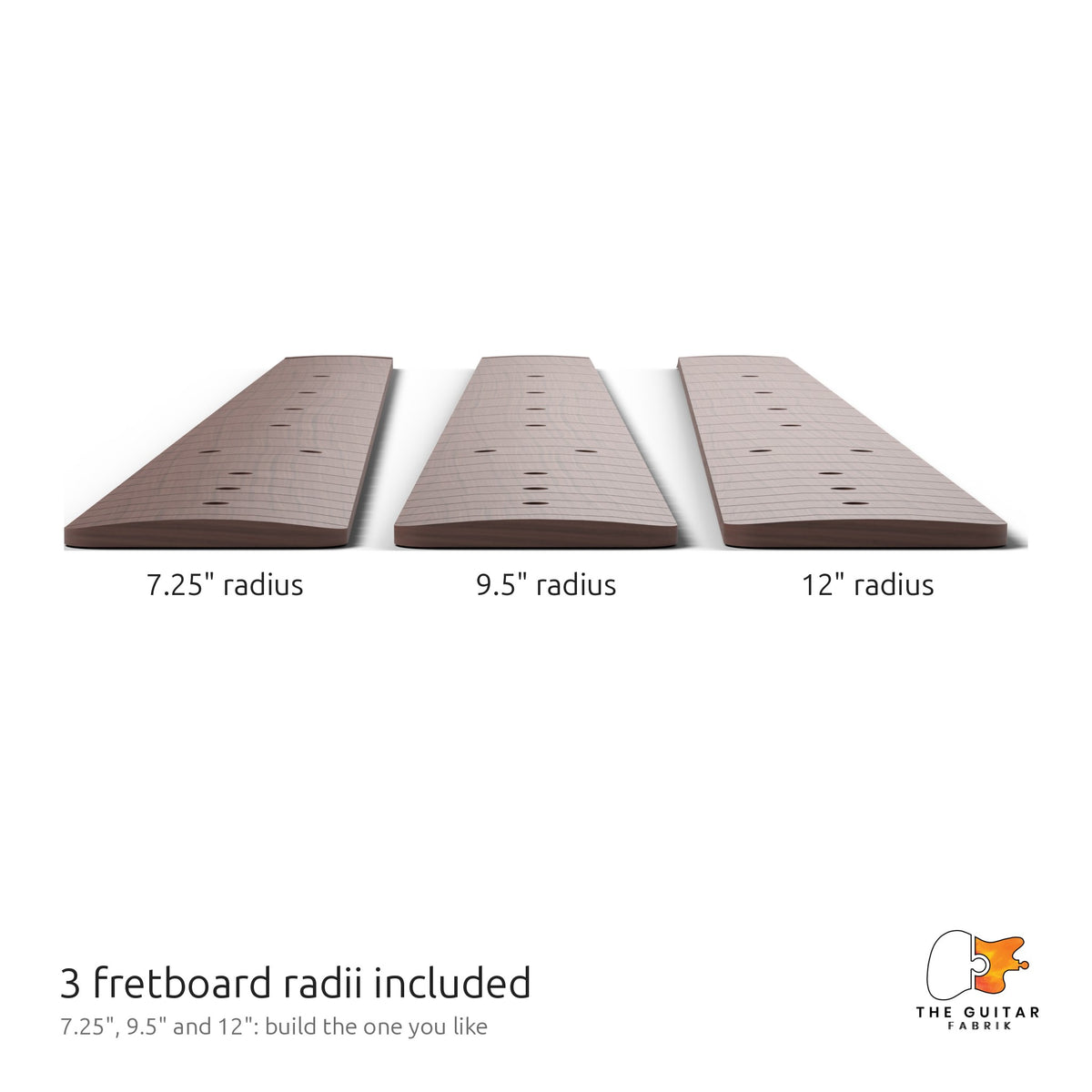

• 3 Griffbretter: Radius 7,25", 9,5" und 12", mit jedem Bundschlitz und jeder Markierung

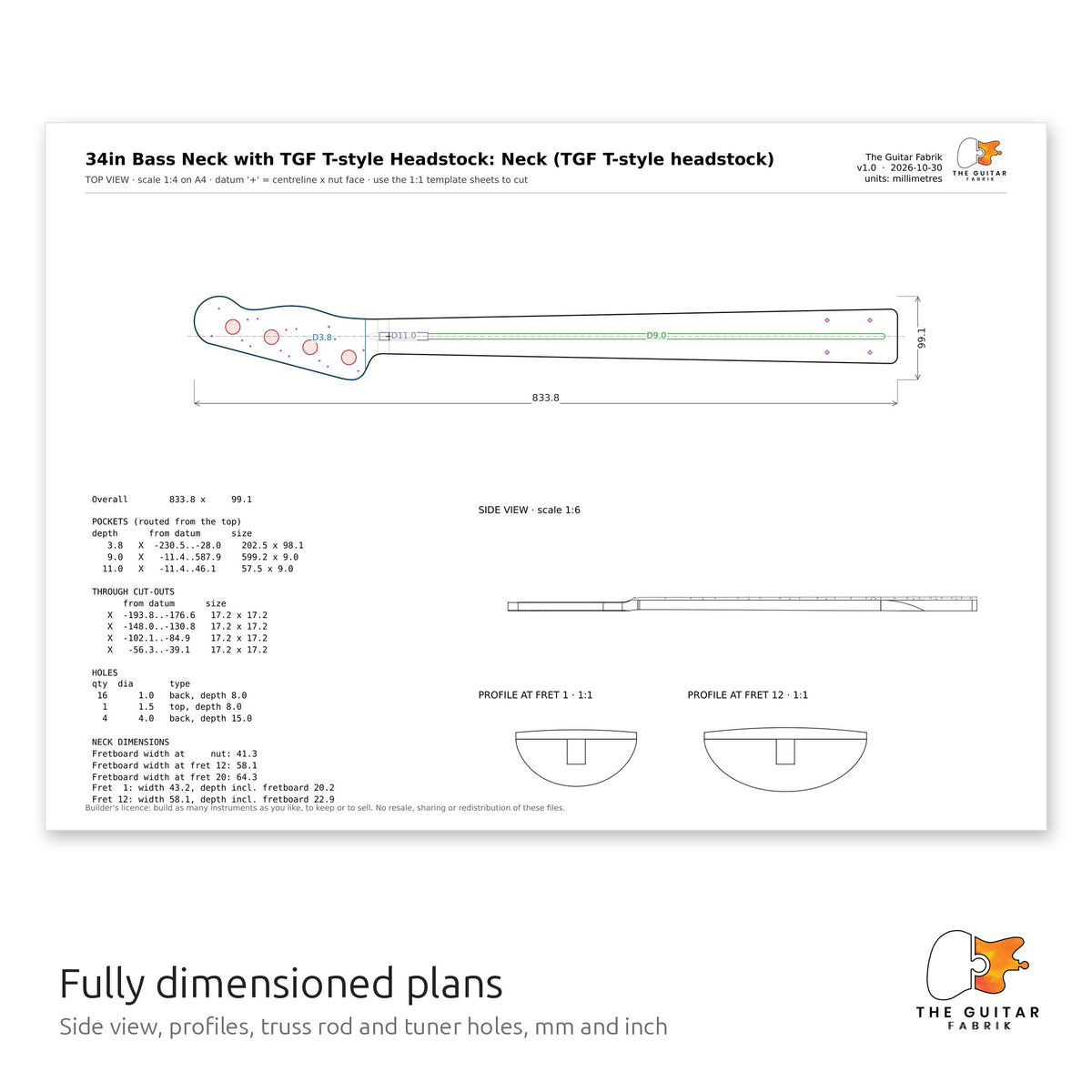

• Seitenansicht, Halsprofile am 1. und 12. Bund und die vollständige Bundtabelle

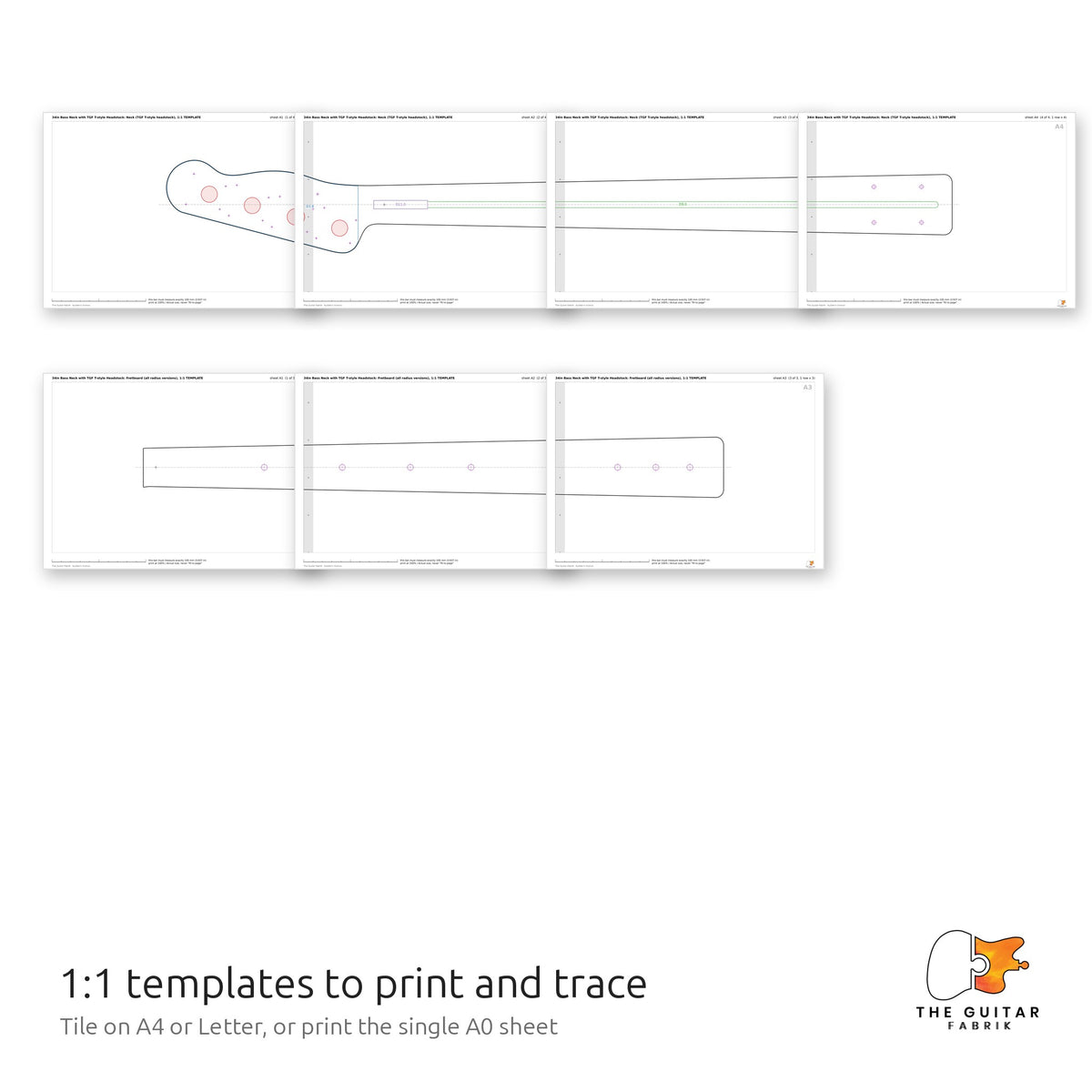

• 1:1-Schablonen zum Zusammensetzen auf A4 oder US Letter, dazu ein einzelner A0-Bogen für den Copyshop
• Alle Dateien in Millimetern und in Zoll

2D-Pläne oder Komplettpaket

• 2D-Pläne: Pläne und Schablonen als PDF, DXF-Dateien für CNC (R12 und R2013, ein Layer pro Arbeitsgang und Tiefe) und maßstabsgetreue SVG-Dateien für Laser und Inkscape.

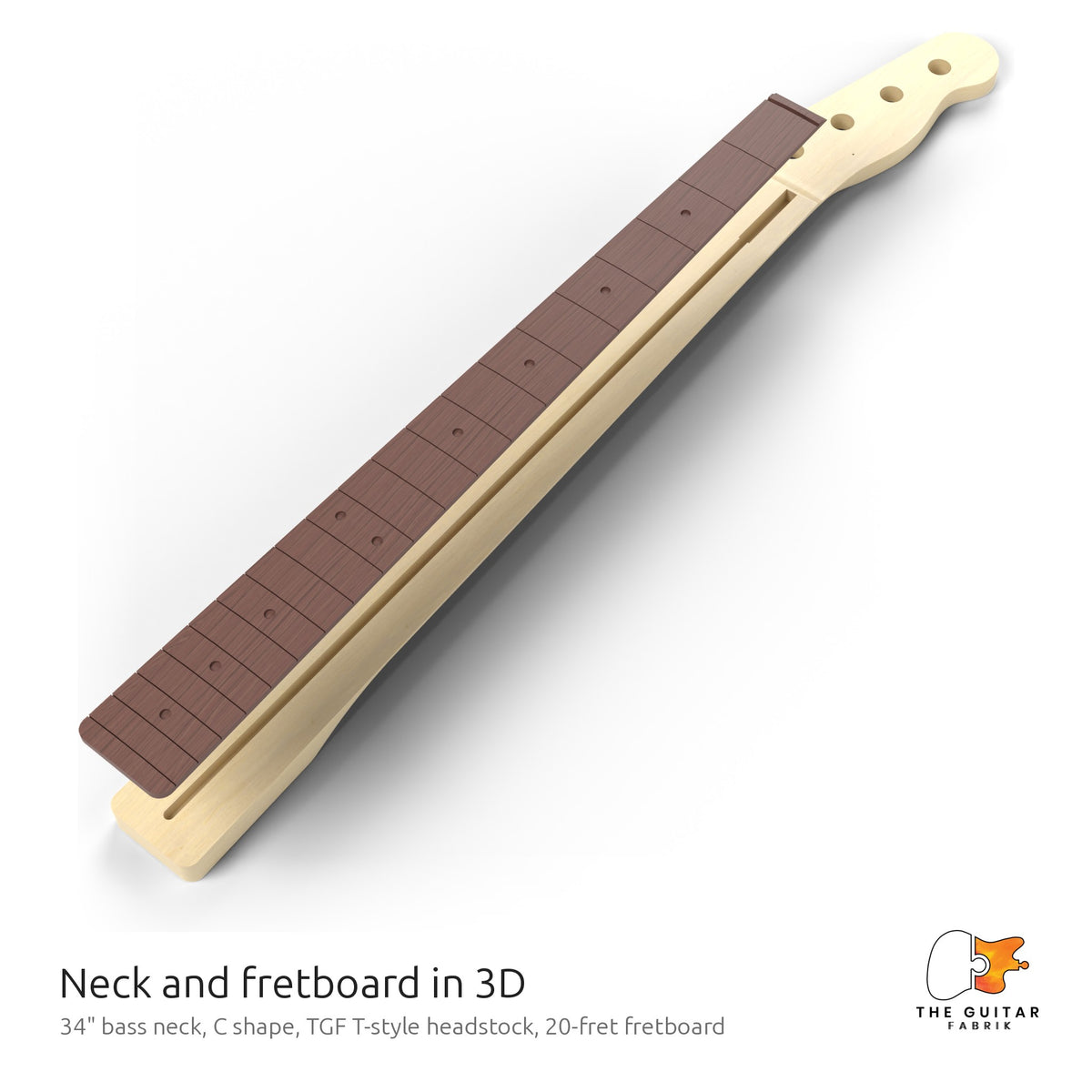

• Komplettpaket: die 2D-Pläne, dazu das 3D-Modell als STEP-Datei (Fusion, FreeCAD, SolidWorks, Onshape und andere) mit Hals und 3 Griffbrettern als getrennte Körper, und STL-Dateien für den 3D-Druck.

Vom Hals zum kompletten Bass

Es ist derselbe Hals wie in unserem E-Bass Bauplan T-Style, der Korpus und Schlagbrett dazu liefert. Das Holz für Hals und Griffbrett finden Sie bei unseren Rohlingen aus Tonholz, und unser 570 mm langer Zweiwege-Halsstab passt in die Nut.

Download und Lizenz

Die Dateien kommen per E-Mail, sobald Ihre Zahlung eingegangen ist: eine ZIP-Datei mit einer START-HERE-Datei, die erklärt, welche Datei Sie öffnen. Bauen Sie damit so viele Hälse, wie Sie möchten, für sich selbst oder zum Verkauf. Die Dateien selbst sind nur für Sie bestimmt, bitte nicht weitergeben oder weiterverkaufen.

Technische Daten
