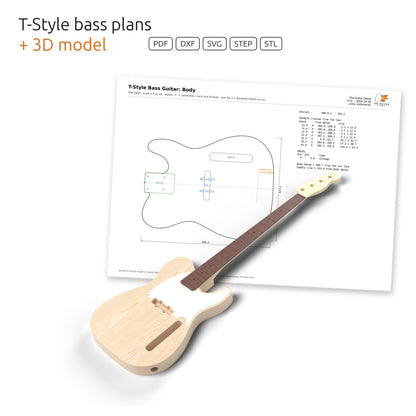

E-Bass Bauplan T-Style mit 3D-Modell

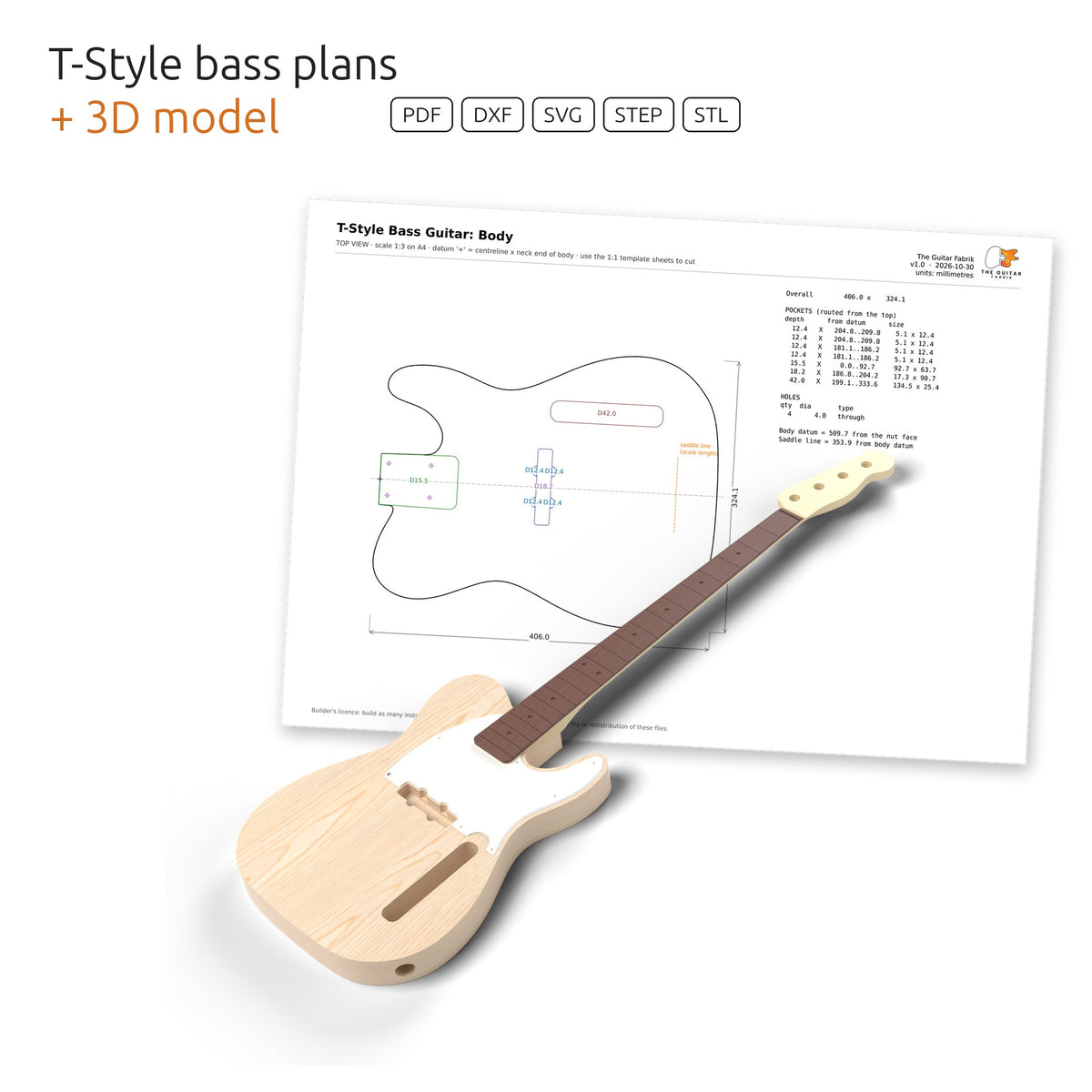

Der Bauplan für einen viersaitigen E-Bass im T-Style, gezeichnet nach unserem eigenen 3D-Modell und nicht von einem Foto abgepaust. Drucken Sie die 1:1-Schablonen aus und sägen Sie von Hand, schicken Sie die DXF-Dateien an eine CNC-Fräse oder einen Laser, oder öffnen Sie das 3D-Modell in Ihrer CAD-Software und passen Sie es an Ihr Projekt an.

Was die Pläne enthalten

• Korpus gefräst für einen Single-Coil-Bass-Tonabnehmer, Halstasche und Elektronikfach für eine Control-Platte

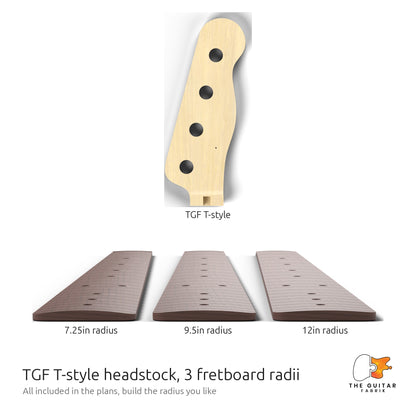

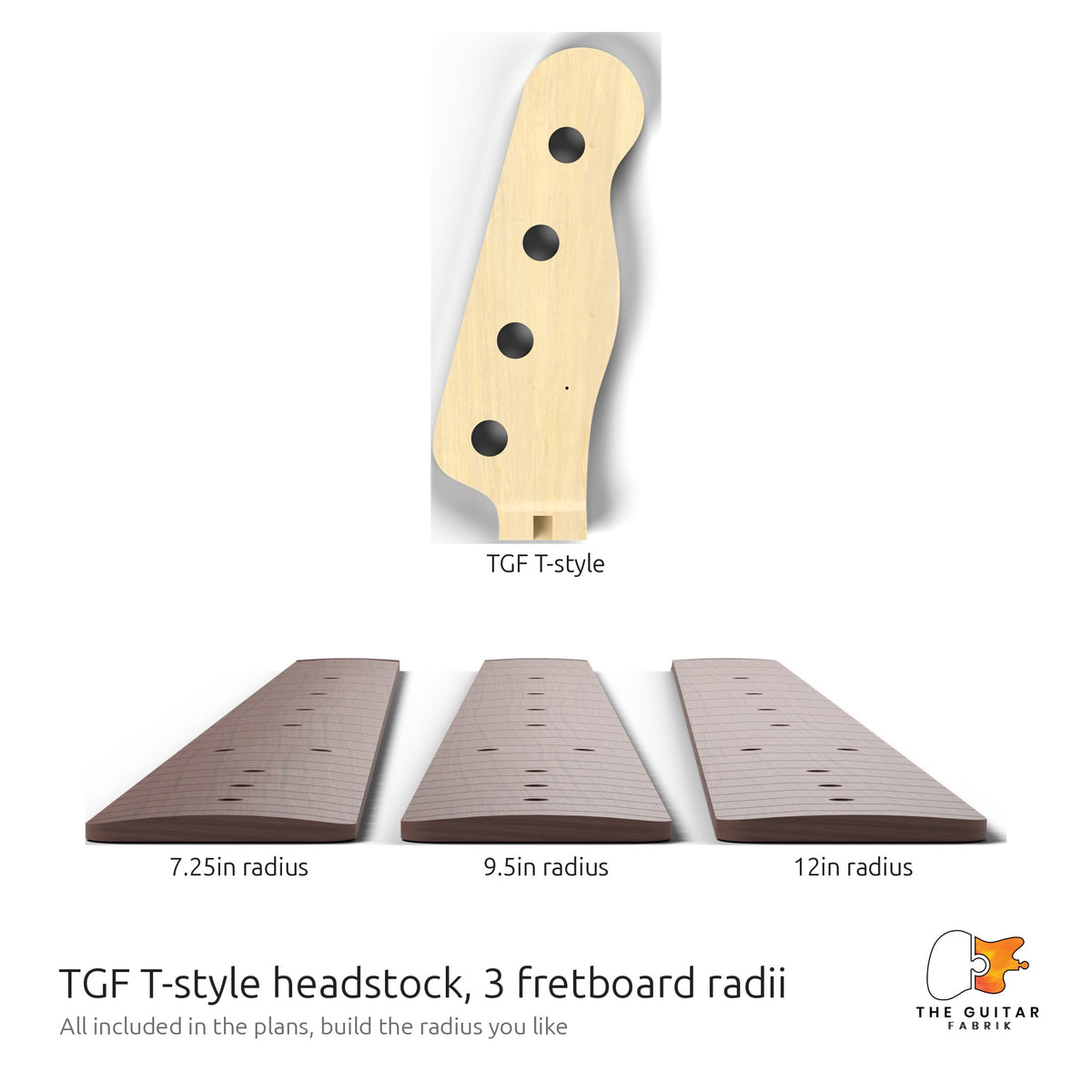

• Geschraubter Hals mit unserer eigenen Kopfplatte TGF T-Style, 4 Mechanikbohrungen und der Halsstabnut
• 3 Griffbrettradien: 7,25", 9,5" und 12"
• Schlagbrett

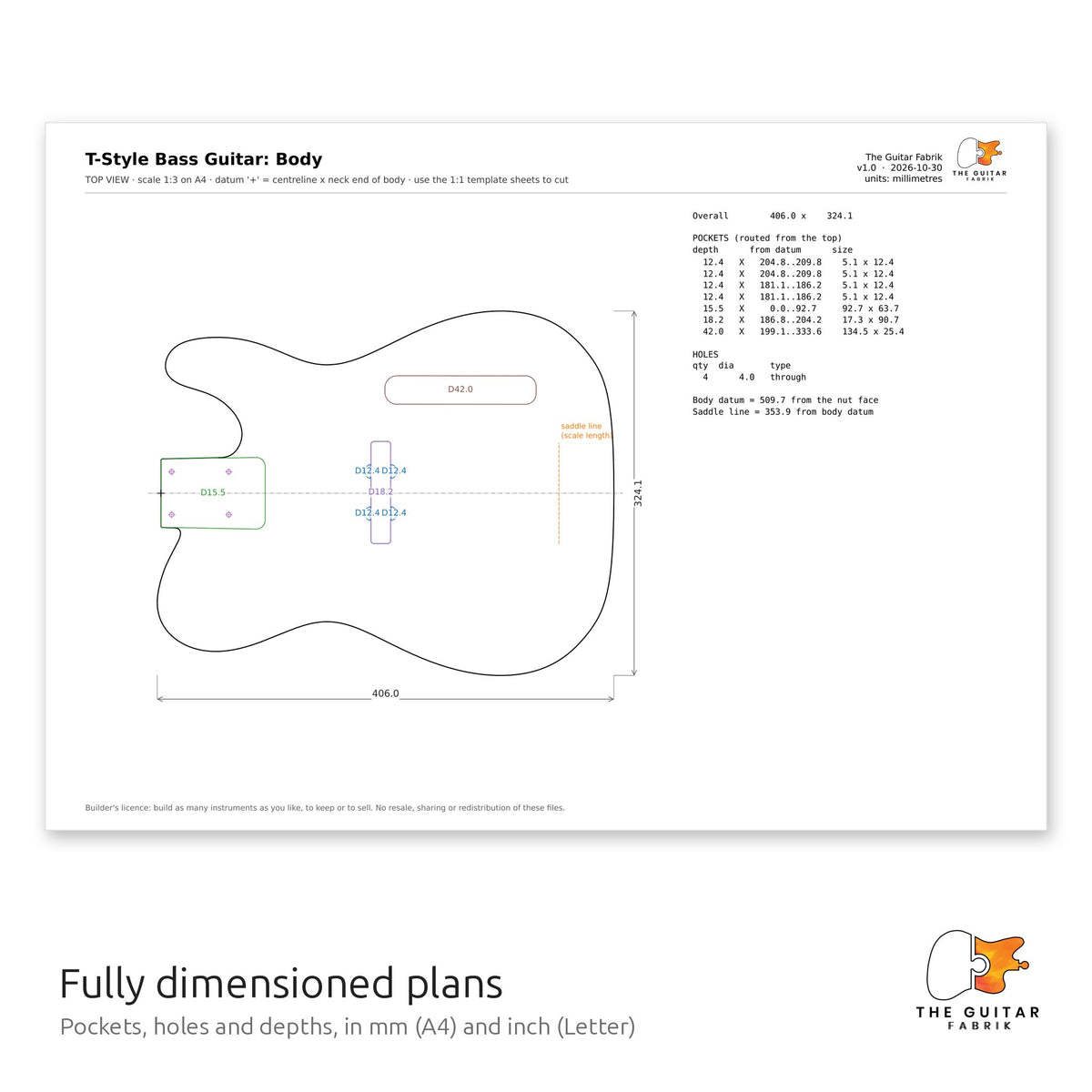

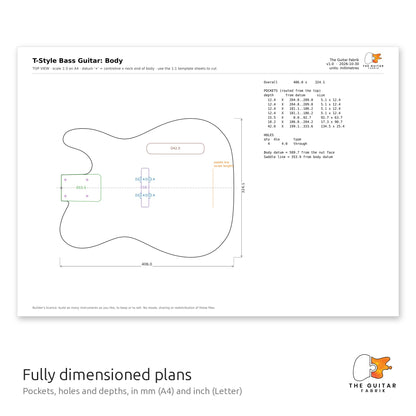

• Bemaßte Zeichnungen mit jeder Frästiefe, jeder Bohrung und jeder Position

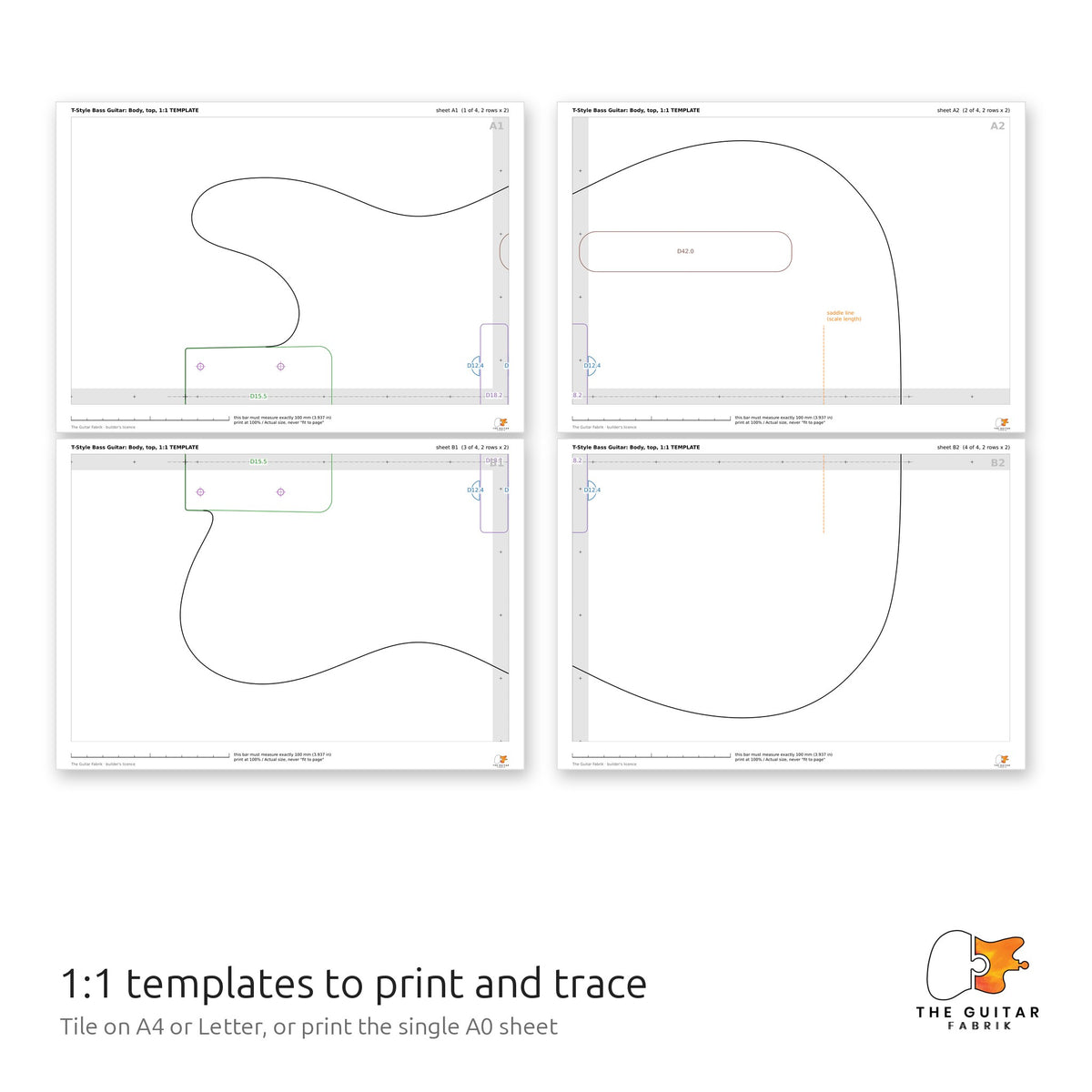

• 1:1-Schablonen zum Zusammensetzen auf A4 oder US Letter, dazu ein einzelner A0-Bogen für den Copyshop
• Alle Dateien in Millimetern und in Zoll

2D-Pläne oder Komplettpaket

• 2D-Pläne: Pläne und Schablonen als PDF, DXF-Dateien für CNC (R12 und R2013, ein Layer pro Arbeitsgang und Tiefe) und maßstabsgetreue SVG-Dateien für Laser und Inkscape.

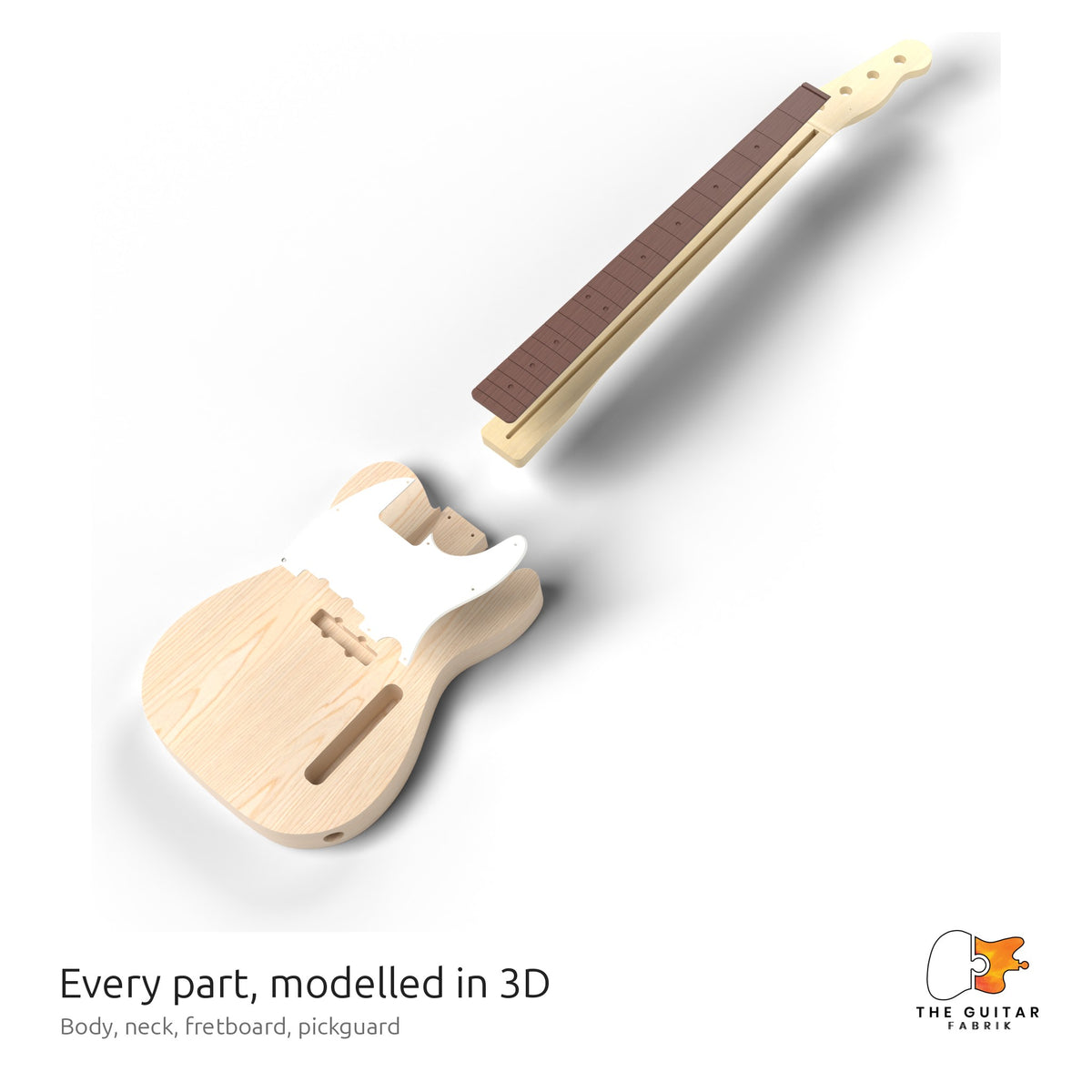

• Komplettpaket: die 2D-Pläne, dazu das 3D-Modell als STEP-Datei (Fusion, FreeCAD, SolidWorks, Onshape und andere) und eine STL-Datei pro Teil für den 3D-Druck.

Vom Rohholz zum Bass

Der Korpusumriss misst 406,0 x 324,1 mm bei 44 mm Stärke und passt damit auf unsere Korpusblöcke aus Esche und Mahagoni (430 x 345 x 45 mm). Das Griffbrett passt auf unsere Bass-Griffbrettrohlinge (630 x 70 x 6,5 mm), das Holz für Hals und Griffbrett finden Sie bei unseren Rohlingen aus Tonholz. Unser 570 mm langer Zweiwege-Halsstab passt in die Nut.

Download und Lizenz

Die Dateien kommen per E-Mail, sobald Ihre Zahlung eingegangen ist: eine ZIP-Datei mit einer START-HERE-Datei, die erklärt, welche Datei Sie öffnen. Bauen Sie damit so viele Bässe, wie Sie möchten, für sich selbst oder zum Verkauf. Die Dateien selbst sind nur für Sie bestimmt, bitte nicht weitergeben oder weiterverkaufen.

Technische Daten
