Hals-Bauplan mit 3D-Modell, Kopfplatte T-Style, Schablonen zum Ausdrucken und CNC-Dateien
Alles, um einen geschraubten Hals aus einem Rohling zu fertigen: bemaßte Pläne, eine 1:1-Halsschablone, DXF- und SVG-Dateien und ein 3D-Modell im Komplettpaket.
Mensur: 25,5" | Bünde: 22 | Sattelbreite: 42,1 mm | Einheiten: mm und Zoll
- 3 Griffbrettradien enthalten: 7,25", 9,5" und 12"
- Seitenansicht und Halsprofile am 1. und 12. Bund
- Druck auf A4, US Letter oder einem einzigen A1-Bogen
- Sofort-Download, kein Versand

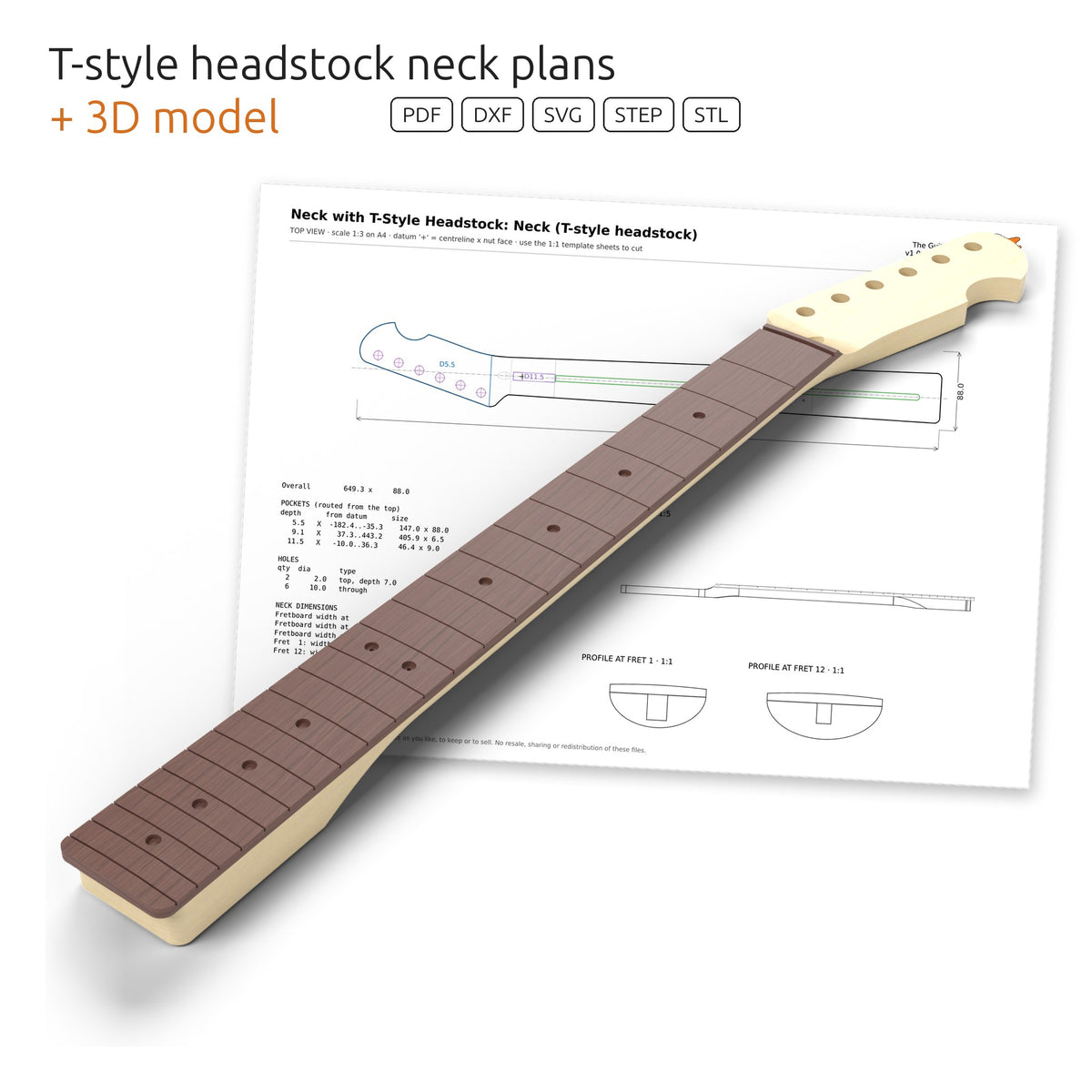

Der Bauplan für einen geschraubten 25,5"-Hals mit Kopfplatte T-Style (die klassische T-Style-Form, 6 Mechaniken in einer Reihe), gezeichnet nach unserem eigenen 3D-Modell und nicht von einem Foto abgepaust. Drucken Sie die 1:1-Schablone aus und sägen Sie von Hand, schicken Sie die DXF-Dateien an eine CNC-Fräse oder einen Laser, oder öffnen Sie das 3D-Modell in Ihrer CAD-Software und passen Sie es an Ihr Projekt an.
Was die Pläne enthalten
- Halsumriss mit Kopfplatte T-Style, 6 Mechanikbohrungen und der Halsstabnut
- Die Kopfplatte einzeln in größerem Maßstab

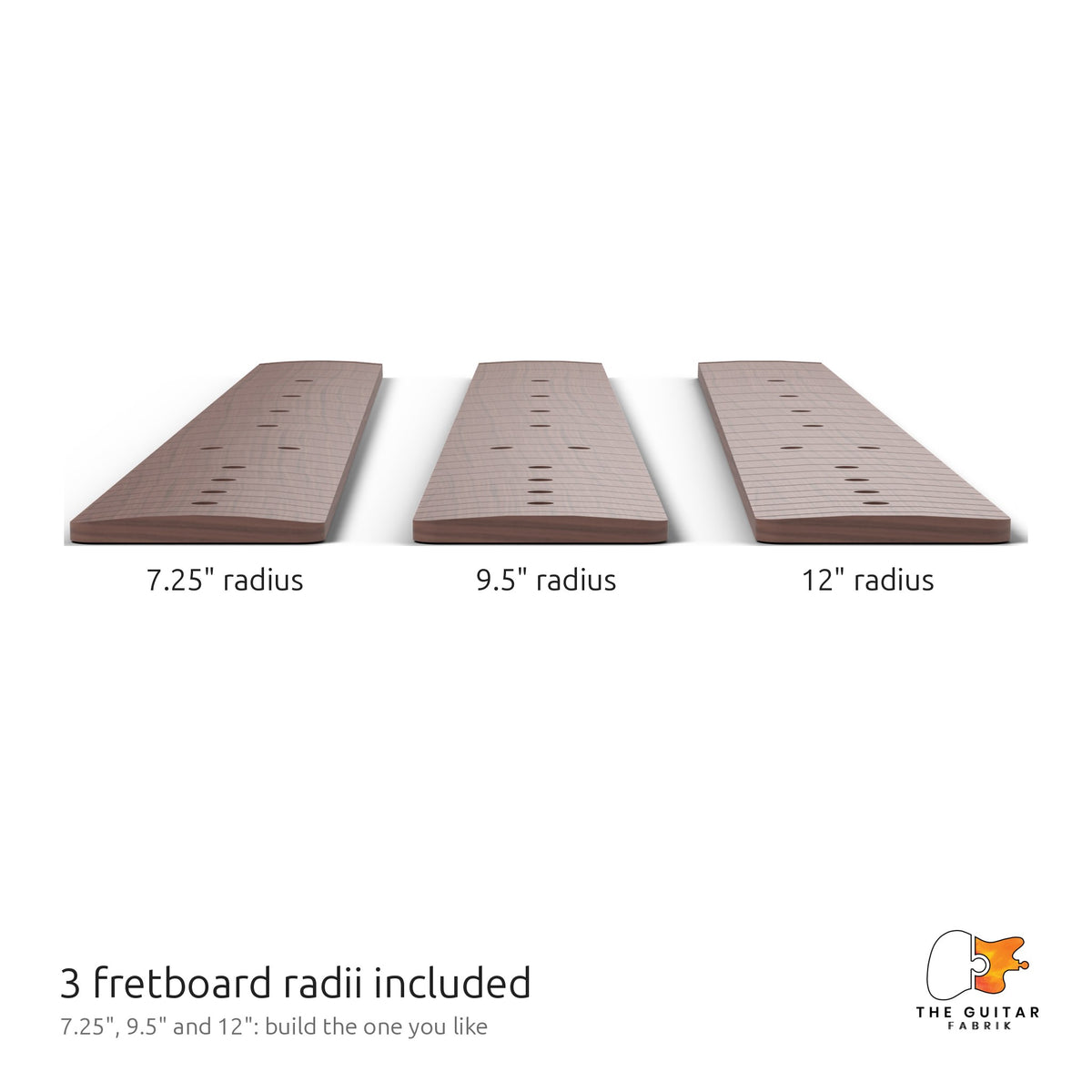

- 3 Griffbretter: Radius 7,25", 9,5" und 12", mit jedem Bundschlitz und jeder Markierung

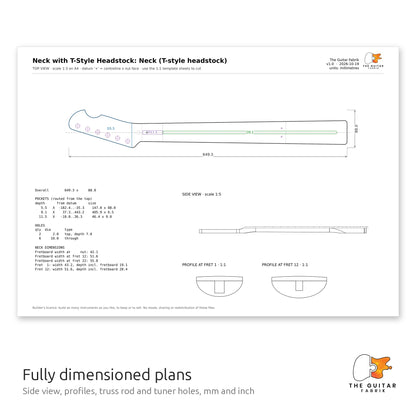

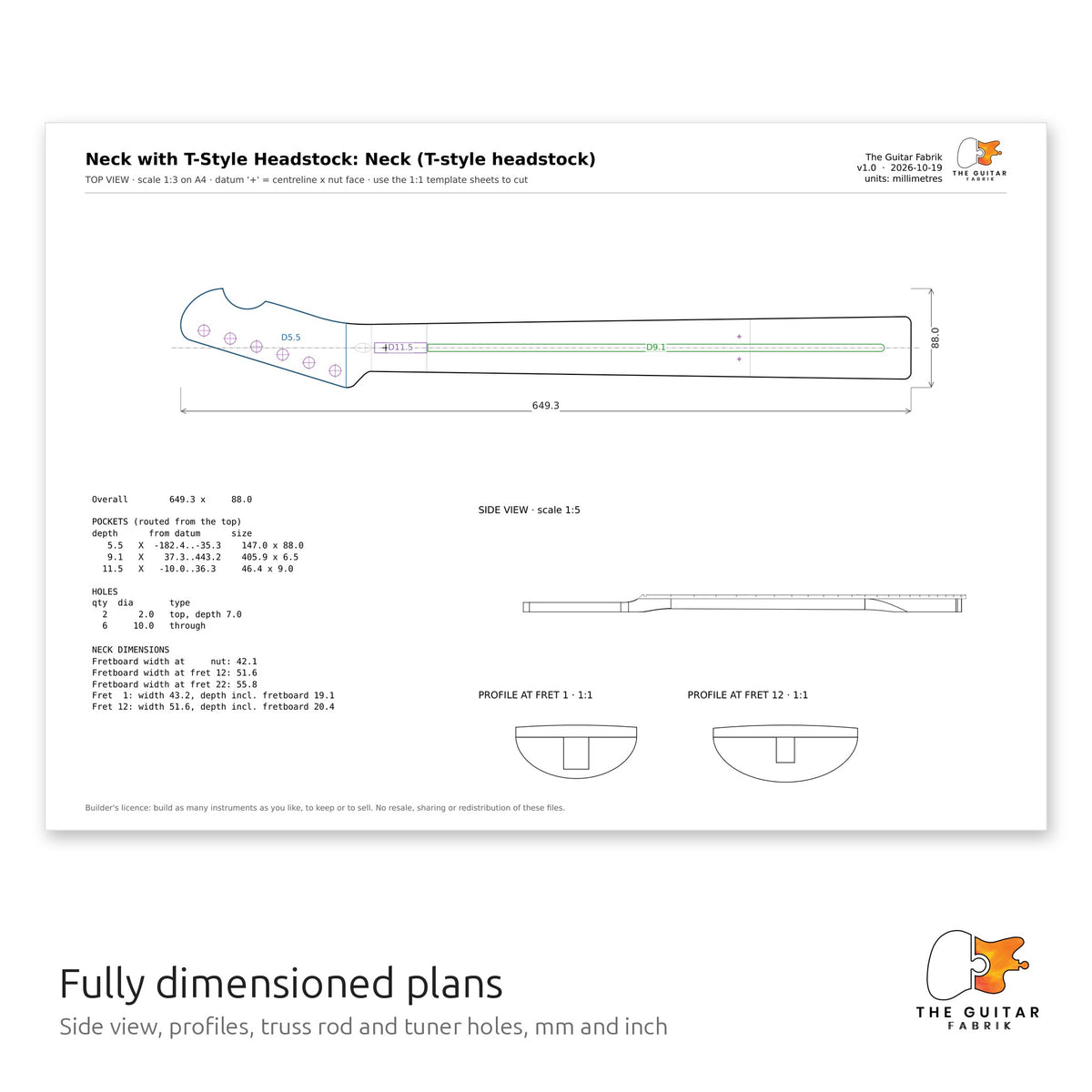

- Seitenansicht, Halsprofile am 1. und 12. Bund und die vollständige Bundtabelle

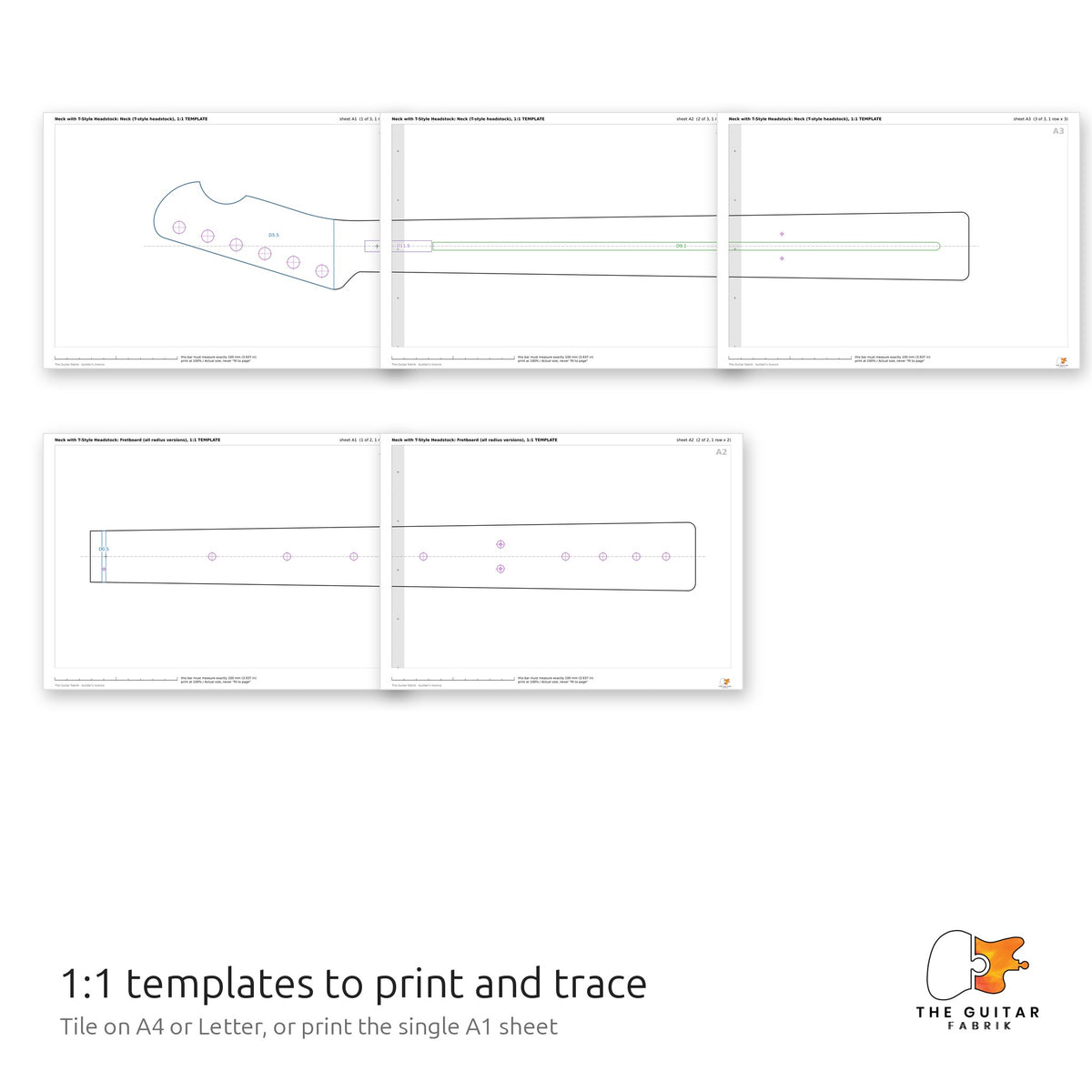

- 1:1-Schablonen zum Zusammensetzen auf A4 oder US Letter, dazu ein einzelner A1-Bogen für den Copyshop
- Alle Dateien in Millimetern und in Zoll
2D-Pläne oder Komplettpaket

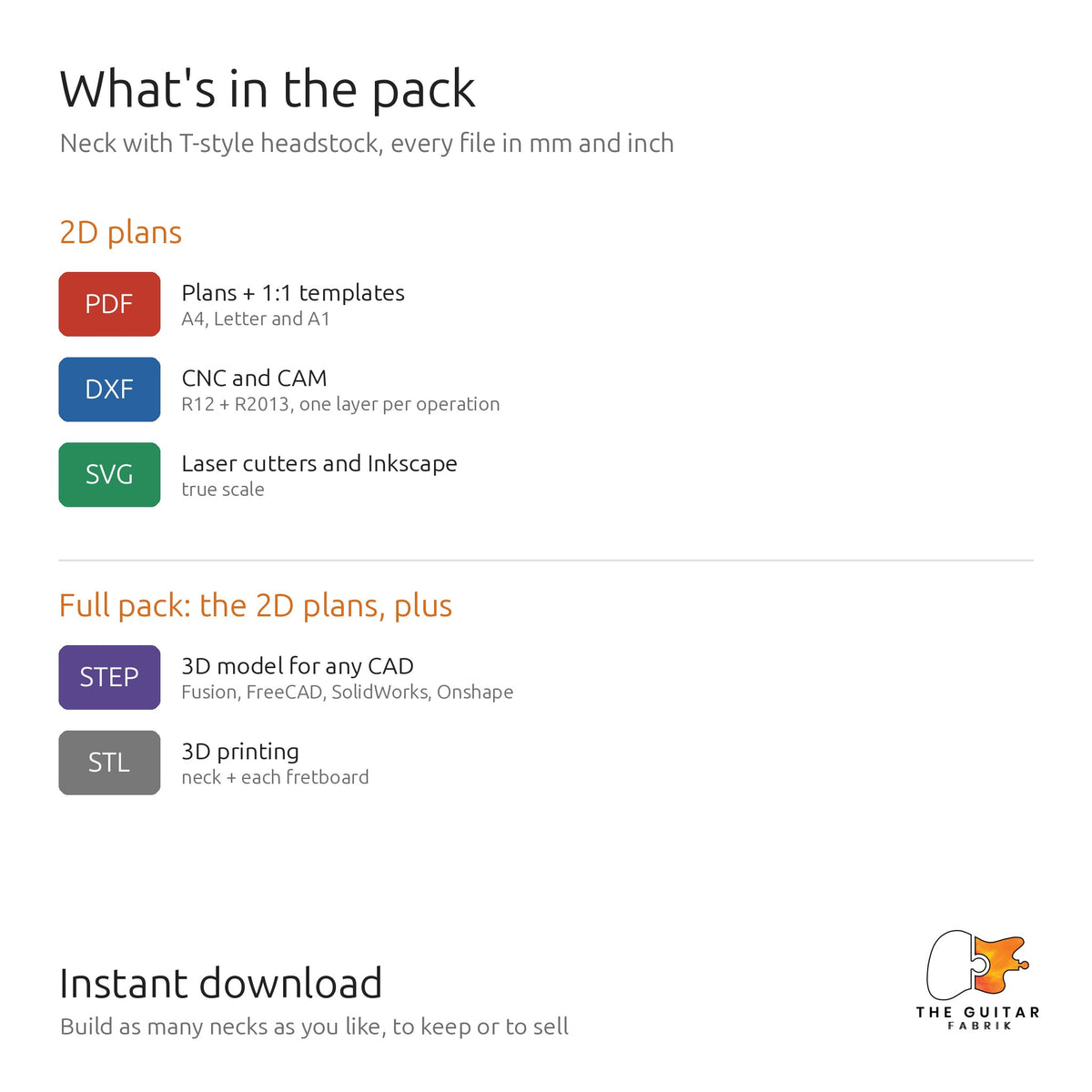

- 2D-Pläne: Pläne und Schablonen als PDF, DXF-Dateien für CNC (R12 und R2013, ein Layer pro Arbeitsgang und Tiefe) und maßstabsgetreue SVG-Dateien für Laser und Inkscape.

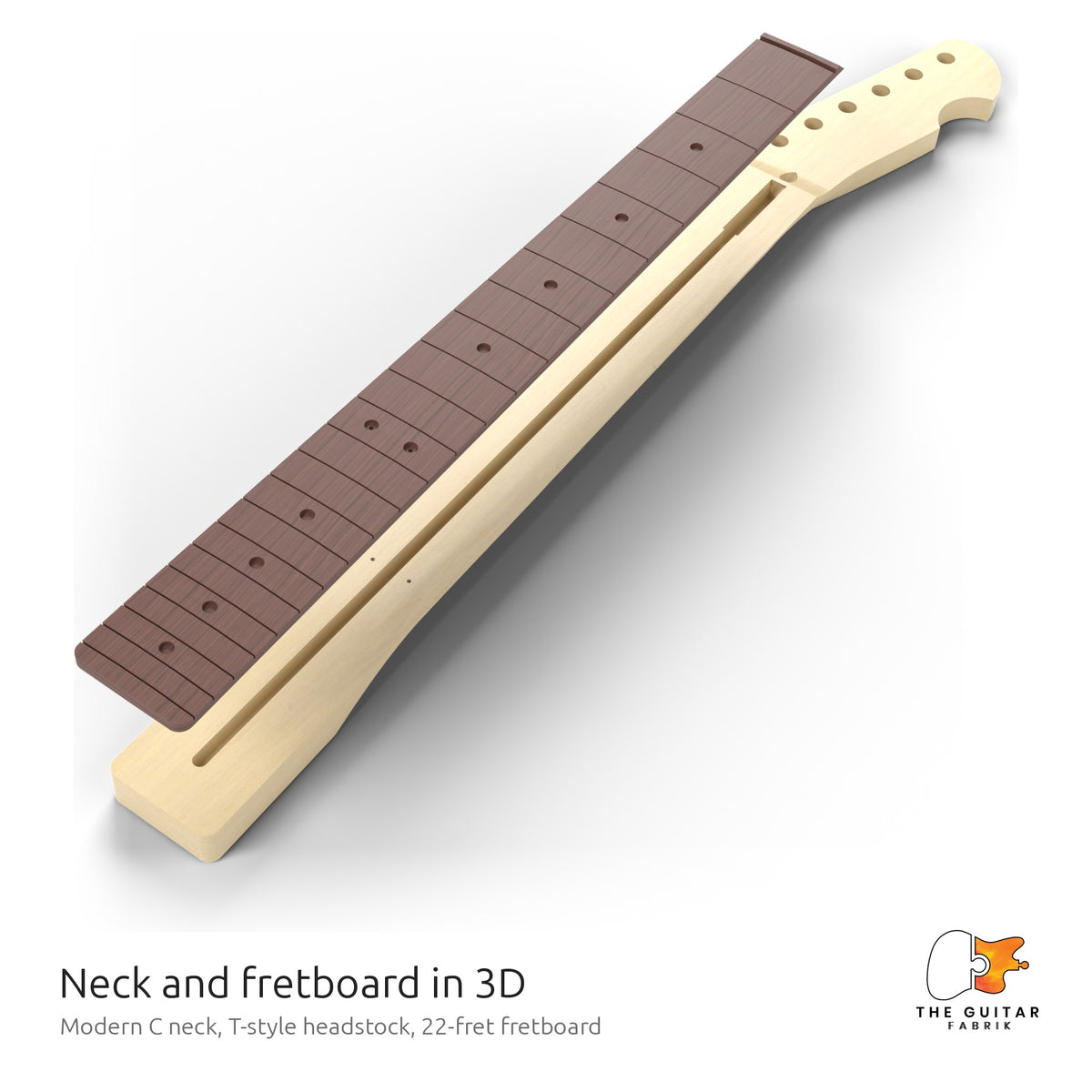

- Komplettpaket: die 2D-Pläne, dazu das 3D-Modell als STEP-Datei (Fusion, FreeCAD, SolidWorks, Onshape und andere) mit Hals und 3 Griffbrettern als getrennte Körper, und STL-Dateien für den 3D-Druck.
Vom Hals zum kompletten Instrument
Es ist derselbe Hals wie in unserem S-Style E-Gitarre Bauplan, der Korpus, Schlagbrett und alle 3 Kopfplatten dazu liefert. Das Holz für Hals und Griffbrett finden Sie bei unseren Rohlingen aus Tonholz, und der Zweiwege-Halsstab passt in die Nut.
Download und Lizenz
Die Dateien kommen per E-Mail, sobald Ihre Zahlung eingegangen ist: eine ZIP-Datei mit einer START-HERE-Datei, die erklärt, welche Datei Sie öffnen. Bauen Sie damit so viele Hälse, wie Sie möchten, für sich selbst oder zum Verkauf. Die Dateien selbst sind nur für Sie bestimmt, bitte nicht weitergeben oder weiterverkaufen.
Technische Daten
| Mensur | 25,5" (647,7 mm), 22 Bünde |
| Hals | Geschraubt, Modern-C-Profil, 649,3 x 88,0 mm gesamt |
| Kopfplatte | T-Style, 218,7 x 88,0 mm, 6 Mechanikbohrungen mit 10 mm |
| Breite | 42,1 mm am Sattel, 51,6 mm am 12. Bund |
| Stärke | 19,1 mm am 1. Bund, 20,4 mm am 12. Bund (mit Griffbrett) |
| Griffbrettradius | 7,25", 9,5" und 12", alle enthalten |
| Dateien | 2D-Pläne: PDF, DXF, SVG. Komplettpaket: zusätzlich STEP und STL |
| Einheiten | Millimeter und Zoll |
| Lieferung | Sofort-Download, kein Versand |
