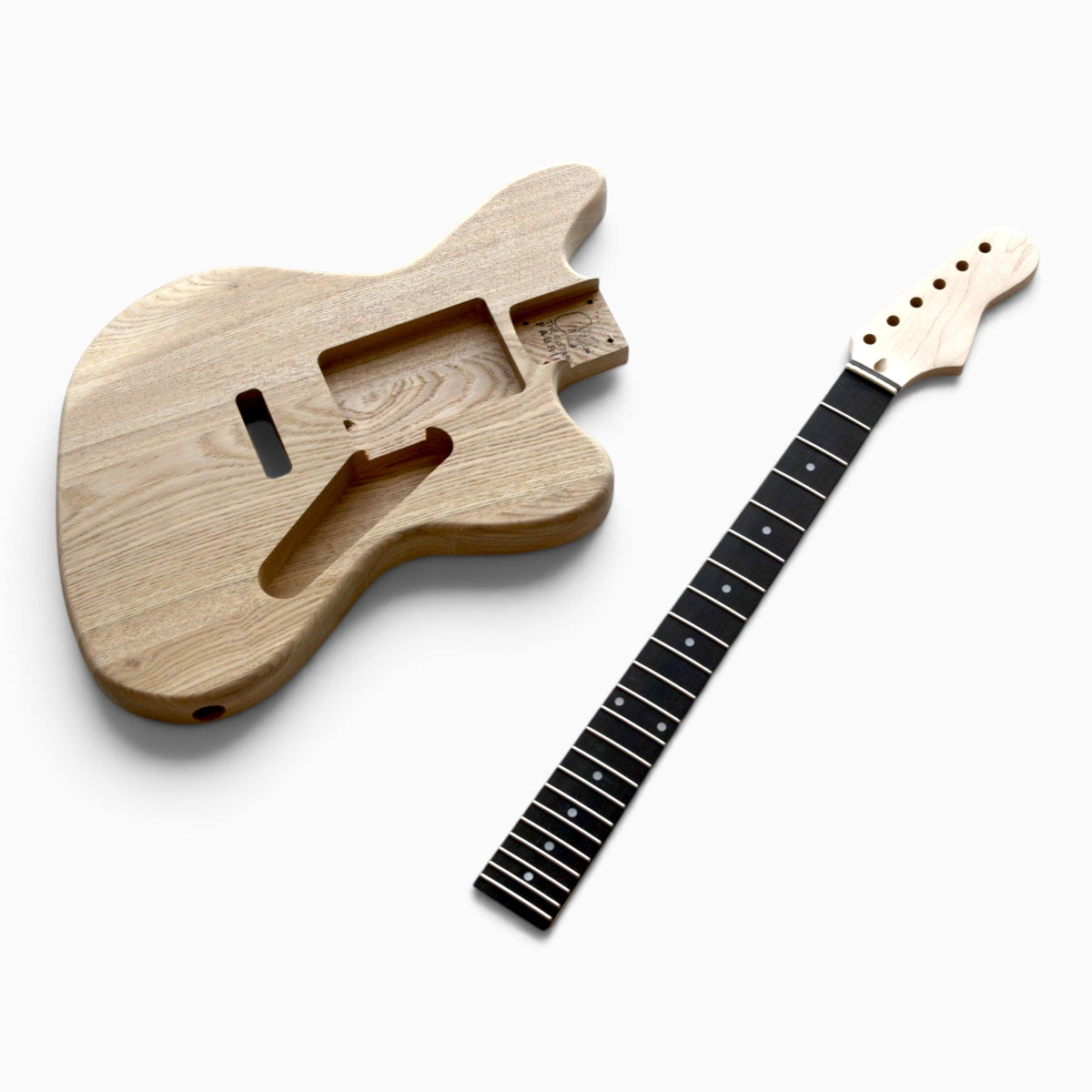

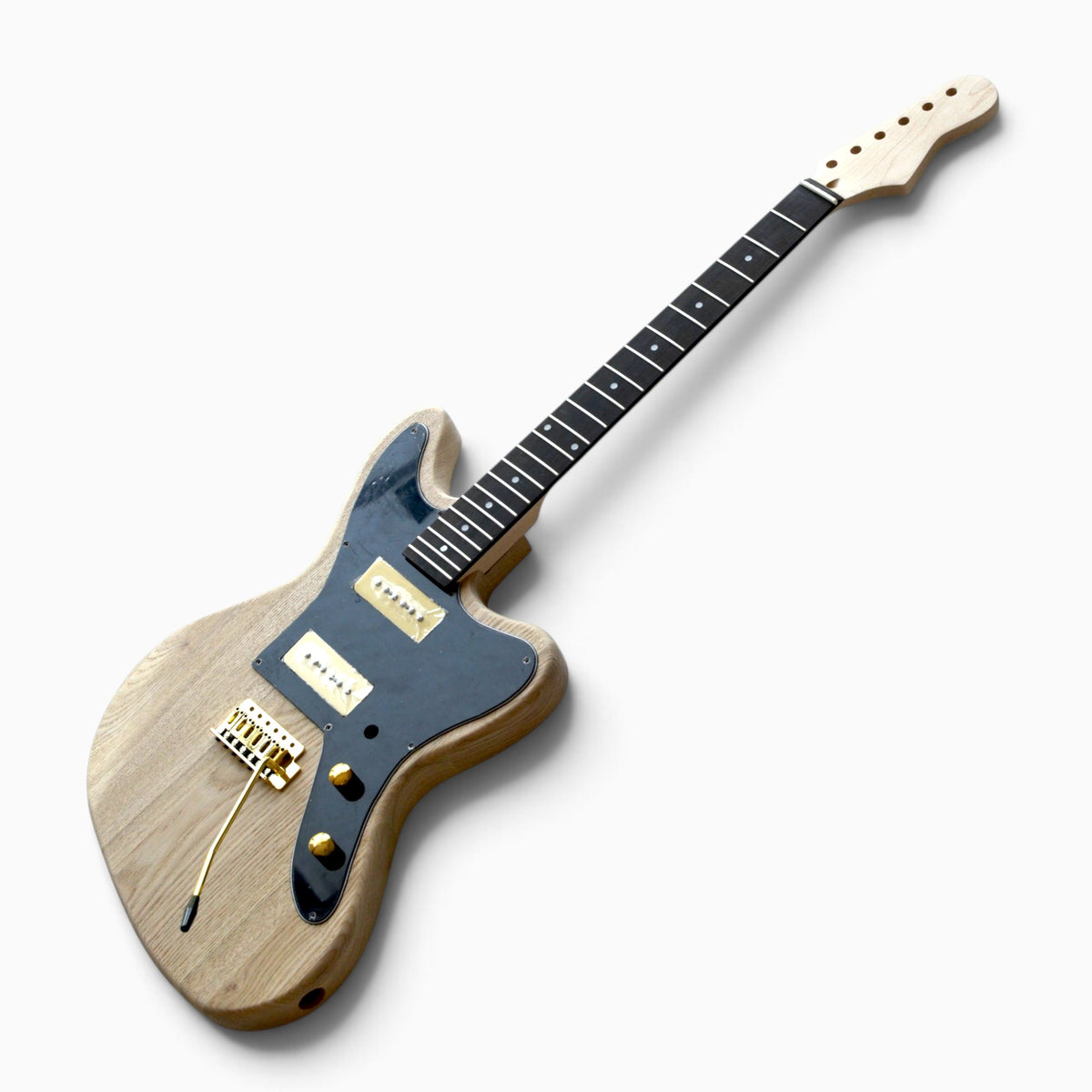

DIY Jazzmaster Bausatz: Esche-Korpus, goldfarbene Hardware
Jazzmaster-Style bausatz e gitarre mit massivem Esche-Korpus, Hals aus kanadischer Ahorn und Ebenholz-Griffbrett. Anfänger-freundliche Montage und Finish mit lötfreie Verkabelung. Enthält goldfarbene Hardware und einen Sattel aus Knochen.
Korpusholz: Massive Esche | Halsholz: Kanadischer Ahorn | Griffbrett: Ebenholz | Sattelmaterial: Knochen | Mensurlänge: 648 mm (25,5") | Halsverbindung: Bolt-on
- Anfänger-freundliches Lackieren, Montage und Setup
- Lötfreie Verkabelung vereinfacht die Elektronik
- Tremolo-Steg ermöglicht Intonation und Saitenhöhe pro Gitarrensaite
- Rechtshändig, 6-saitige Konfiguration
- Esche-Korpus kann Porenfüller für glattes Finish benötigen
- Enthält Community-Ressourcen und Benutzerhandbücher
Dieser Jazzmaster Bausatz aus Esche ist für Enthusiasten gemacht, die ihre eigene Offset-E-Gitarre bauen möchten – geschätzt für ihre mitschwingende Resonanz und ihren glockenklaren Klang. Als kompletter Jazzmaster-Bausatz kombiniert er einen massiven Korpus aus Esche mit goldener Hardware für einen markanten Vintage-Look. Stöbern Sie durch unser gesamtes Sortiment an E-Gitarren Bausätzen oder entdecken Sie weitere Gitarren Bausätze, wenn Sie eine andere Form suchen.
Bauhinweise und Setup
- Anfängerfreundlich: Lackieren, Aufbau und Setup sind unkompliziert.
- Der Korpus aus Esche ist porös und benötigt für eine glatte Oberfläche in der Regel mindestens zwei Schichten Porenfüller; der Ahornhals benötigt keine.
- Der aufgeschraubte Hals ohne Neigung vereinfacht die Anpassung und das erste Einstellen der Saitenlage.
- Die Montage des Tremolo-Stegs (Positionierung, Befestigung, Einstellung) wird durch die Anleitung unterstützt; der Steg ermöglicht Intonation und Saitenhöhe pro Saite einzustellen.
- Lötfreies Verkabelungssystem für vereinfachte Elektronik mit vielseitigen Schaltoptionen.
Spezifikationen
| Allgemein | |
| Mensur | 648mm (25.5") |
| Händigkeit | Rechtshändig |
| Hals-/Korpus-Verbindung | Aufgeschraubte Verbindung |
| Anzahl Saiten | 6 |
| Gitarrenkorpus | |

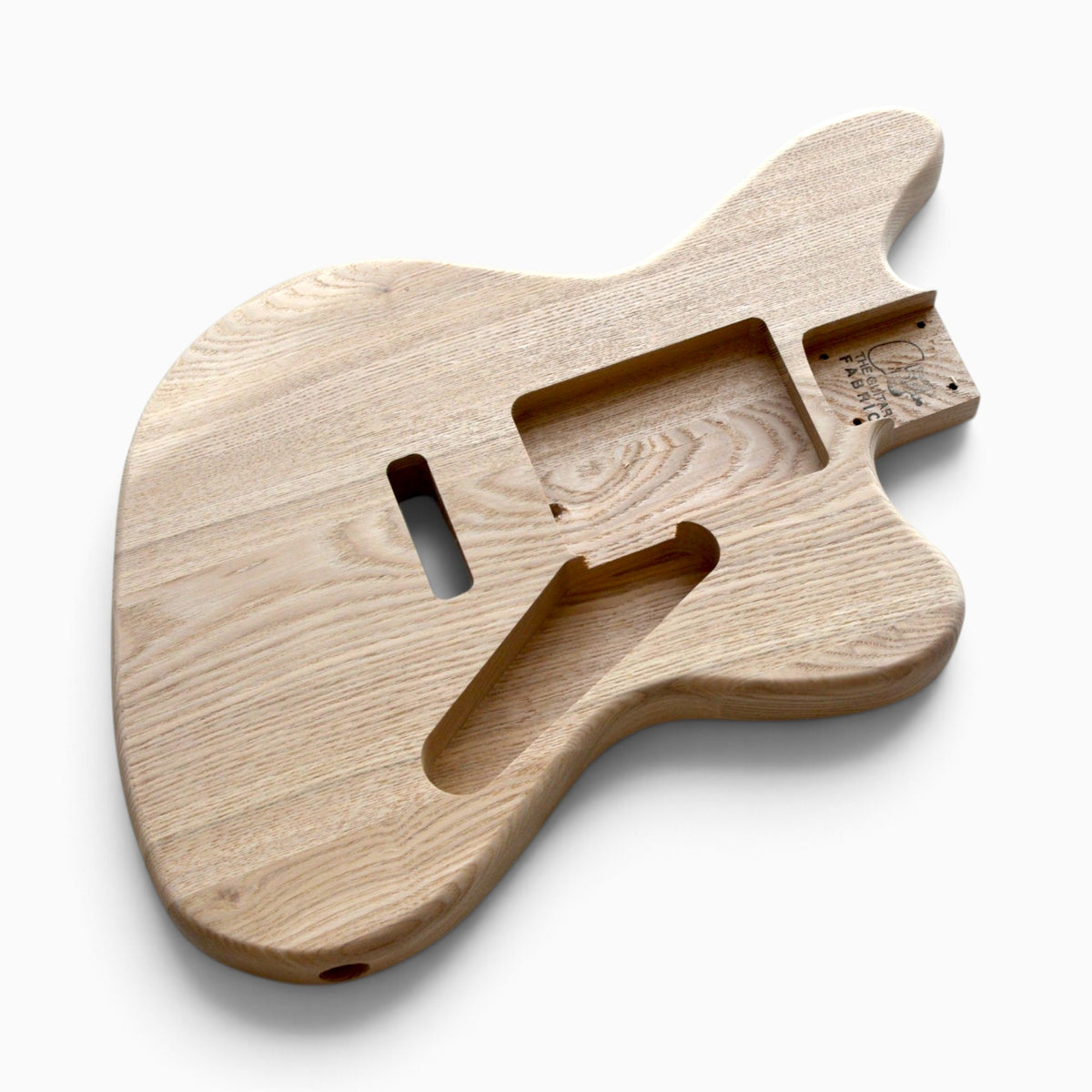

| Holzart | Massive Esche |
| Anzahl Holzblöcke | Aus 2 bis 3 Holzblöcken gefertigt |
| Maße der Halsaufnahme (LxBxH) | 73x55x18mm |
| Korpushöhe (H) | 44mm (1.73") |
| Fräsung/Routing | Tonabnehmer-, Steg-, Hals- und Verkabelungsfräsung |
| Vorgebohrte Löcher | Keine vorgebohrten Pilotlöcher außer der Halsaufnahme |
| Lackierung | Keine Lackierung, kein Sealer, kein Finish |
| Gitarrenhals | |
| Mensur | 648mm (25.5") |
| Anzahl Saiten | 6 |
| Vorgebohrte Mechaniklöcher | 10 mm |
| Holzart | Kanadischer Ahorn |
| Griffbrett | Ebenholz |
| Einlage | Weiße Dot-Einlage |
| Sattel | Weißer Knochensattel (42mm) |
| Anzahl Bünde | 22 |
| Bundgröße | Jumbo-Bund |
| Bundmaterial | CuproNickel |
| Halsradius | 305mm (12") |
| Halsprofil | Modern C |
| Truss Rod | Double Action, kopfseitig |
| Lackierung | Keine Lackierung, kein Sealer, kein Finish |
| Gitarren-Hardware | |
| Farbe | Gold-Set mit schwarzem Schlagbrett |
| Steg | Tremolo, Gold |
| Tonabnehmer | 2 P90 Tonabnehmer Vintage (H-H-Konfiguration) |
| Schalter | 3-Wege-Schalter, Gold |
| Mechanik | Inline, Gold |
| Knöpfe | 1 Volume & 1 Tone |
| Halsplatte | Gold |
| Gurthalter | Gold |
| Abdeckungen | Schwarzes Schlagbrett |
| Verkabelung | Lötfreie Verkabelung |
