GITARRENSCHIRMUNG MIT KUPFERKLEBEBAND

Kupferband ist eine wichtige Funktion, da es ermöglicht, elektromagnetische Störungen (EMI) zu vermeiden, indem es einen Faradayschen Käfig in Ihren elektronischen Hohlräumen erzeugt. Dadurch wird sichergestellt, dass Sie einen sauberen Klang aus Ihrer E-Gitarre erhalten. Wir zeigen, wie man den Korpus einer unserer Telecaster-Gitarren abschirmt, was ähnlich auf alle unsere Gitarrenbausätze angewendet werden kann. Beachten Sie, dass diese Störungen besonders stark sind, wenn Sie verschiedene elektrische Systeme um sich herum haben und insbesondere für Einzelpickup-Gitarren.

Wie es funktioniert

Die Integration von Kupferband in den Elektronik-Hohlräumen: Pickups, Schalter, Potis usw. schafft einen Faradayschen Käfig der elektronischen Komponenten. Ohne die Schaffung eines Faradayschen Käfigs kann das elektronische System der Gitarre Rückkopplungen und Brummen erzeugen, wenn sich andere elektronische Systeme in der Umgebung befinden. Durch das Isolieren der Verkabelung und das Abschirmen des Körpers Ihrer Gitarre gegenüber externen elektronischen Geräten können Sie Rückkopplungen blockieren, indem Sie eingehende Frequenzen blockieren. Beachten Sie, dass auch das Isolieren des Kabels hilfreich ist, um gegen EMI anzukämpfen.

Was Sie brauchen

• Kupferschutzband mit Klebstoff (wie es auf der Website The Guitar Kit Fabric verkauft wird)
• Ein Multimeter (mit dem Sie überprüfen können, ob der Schutz korrekt installiert wurde)

Beispiel für die Abschirmung an der Telecaster: Das Schlagbrett

Die Bereiche des Schlagbretts, die sich in der Pickup-Höhle befinden, sollten abgeschirmt werden. Die anderen Teile, die auf der Oberfläche des Korpus liegen, benötigen kein Kupfer. Als zusätzliches Beispiel muss ein Stratocaster-Schlagbrett - das die Höhle des Pickups und der Potis abdeckt - vollständig mit Kupfer bedeckt sein. Um Ihr Telecaster-Schlagbrett (unser Stratocaster) abzuschirmen, verwenden Sie unser Kupferband und schneiden Sie einfach verschiedene relevante Seiten des Klebekupfers ab und kleben Sie es auf die Rückseite des Schlagbretts, unabhängig von den verschiedenen Pickup-Löchern usw. Stellen Sie sicher, dass jeder Streifen mit dem vorherigen überlappt. Verwenden Sie dann Ihre Schere oder ein Messer, um das Kupfer aus dem Bereich zu entfernen, in dem Sie Ihre elektronischen Komponenten integrieren werden.



Abschirmung des Telecaster-Korpus-Schlagbretts

Die Bereiche des Schlagbretts, die sich in der Pickup-Höhle befinden, sollten abgeschirmt werden. Die anderen Teile, die auf der Oberfläche des Korpus liegen, benötigen kein Kupfer. Als zusätzliches Beispiel muss ein Stratocaster-Schlagbrett - das die Höhle des Pickups und der Potis abdeckt - vollständig mit Kupfer bedeckt sein.

Um Ihr Telecaster-Schlagbrett (unser Stratocaster) abzuschirmen, verwenden Sie unser Kupferband und schneiden Sie einfach verschiedene relevante Seiten des Klebekupfers ab und kleben Sie es auf die Rückseite des Schlagbretts, unabhängig von den verschiedenen Pickup-Löchern usw. Stellen Sie sicher, dass jeder Streifen mit dem vorherigen überlappt. Verwenden Sie dann Ihre Schere oder ein Messer, um das Kupfer aus dem Bereich zu entfernen, in dem Sie Ihre elektronischen Komponenten integrieren werden.





Leitfähigkeitstest

Obwohl dies nicht unbedingt erforderlich ist, ist es eine gute Praxis, ein Multimeter zu verwenden, um die Leitfähigkeit zu testen und sicherzustellen, dass der von Ihnen erstellte Schutz korrekt installiert ist. Wählen Sie die Volt-Kontinuität und stellen Sie eine niedrige Spannung ein. Normalerweise sollten Sie einen Wert von 0,00 für zwei beliebige Punkte auf dem installierten Kupfer erhalten.









Abschirmung der Hohlräume des Gitarrenkorpus

Machen Sie dasselbe für den Hohlraum des Gitarrenkorpus. Für unseren Telecaster-Gitarrenbausatz müssen Sie den Hals-Pickup-Hohlraum, den Steg-/Single-Coil-Pickup-Hohlraum sowie den Steuerplatten-Hohlraum mit unserem Klebekupferband füllen. Um diese Hohlräume zu füllen, schneiden Sie kleine Stücke Klebekupfer ab, um die Abschirmung zu erleichtern und stellen Sie sicher, dass Sie alles abdecken.



WICHTIG: Stellen Sie sicher, dass das Band bis zum Rand der Hohlräume reicht. Es ist sehr wichtig, dass das Kupferband auf dem Schlagbrett mit dem Kupferband der Hals-Pickup-Hohlräume in Kontakt steht und so den Faradayschen Käfig bildet. Achten Sie also darauf, dass das Kupferband über den Rand Ihrer Hohlräume geht!







Sobald alles erledigt ist, nehmen Sie Ihr Multimeter und führen Sie erneut einige Tests zur Leitfähigkeit durch. Beachten Sie, dass das Band auf unserer Website auch die Klebeseite vollständig leitfähig ist. Dadurch entfällt die mühsame zusätzliche Arbeit, mit einem Lötkolben über die Naht jeder Streifen zu löten, um sie miteinander zu verbinden.



Verbinden der Hohlräume miteinander

Sobald Sie die 3 Hohlräume vollständig abgedeckt haben, stellen Sie sicher, dass keine Löcher oder Spalten außer den Löchern für die Verkabelung vorhanden sind. Dann müssen Sie diese Hohlräume miteinander verbinden. Nehmen Sie dazu ein Kabel wie ein verzinntes Kupfer oder einfach ein normales Elektrokabel und führen Sie es durch die Verkabelungslöcher. Dann können Sie es löten oder einfacher mit Kupferband befestigen (und unser Klebekupfer ist stark genug. Es ist immer noch eine robuste Möglichkeit, ohne die Notwendigkeit eines Lötkolbens auszukommen). Für unseren Telecaster-Gitarrenbausatz müssen Sie also 3 Hohlräume miteinander verbinden: 1 Kabel geht vom Hals-Pickup-Hohlraum zum Steuerhohlraum und ein Kabel vom Steg-Hohlraum zum Steuerhohlraum.

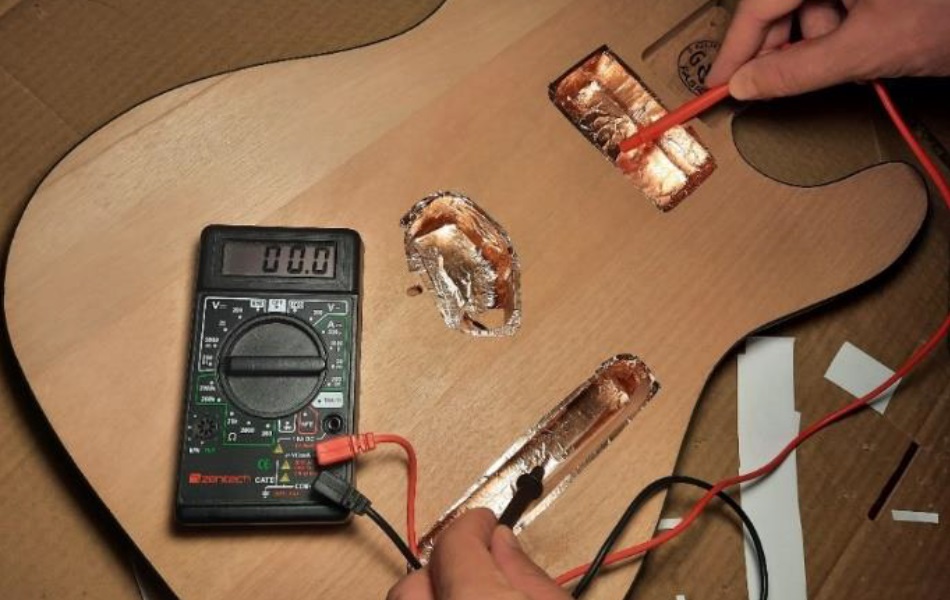

Verwenden Sie erneut Ihr Multimeter, um sicherzustellen, dass alle Hohlräume gut miteinander verbunden sind. Testen Sie von verschiedenen Punkten innerhalb des Hohlraums aus. Wenn alle einen Wert von 0,00 erhalten, sind Sie gut!









Faradayscher Käfig bereit

Ihr Faradayscher Käfig sollte normalerweise bereit sein. Ein zusätzlicher Test besteht darin, Ihr Schlagbrett anzubringen und sicherzustellen, dass die Rückseite Ihres Schlagbretts gut mit den anderen Hohlräumen verbunden ist. Sie können dies wie folgt tun.





Endgültige Erdung

Ihr Faradayscher Käfig muss trotzdem geerdet werden! Um Ihren Faradayschen Käfig zu erden, können Sie ein zusätzliches Kabel von einem Hohlraum zu einer Schraube der Brücke anschließen, genauso wie die Elektronik geerdet ist (diese Informationen finden Sie in der Bedienungsanleitung Ihres Gitarrenbausatzes). Zum Beispiel zeigt das Bild unten, wie das Erdungskabel von der Steuerplatte zur Brückenposition verläuft. Gleichzeitig führen Sie ein Kabel vom Brückenhohlraum und verbinden es mit einer der Schrauben der Brücke (Sie können auch wählen, es an anderer Stelle zu erden, z.B. oben auf einem Poti). Am Ende haben Sie die Elektronik sowie den Faradayschen Käfig geerdet, indem Sie sie mit einer der Schrauben der Brücke verbinden. Beachten Sie, dass Sie, wenn die Schraube einen schwarzen oder goldenen Film hat, ihn abkratzen sollten, damit das Kabel direkt mit dem Metall der Schraube in Kontakt kommt.





Wenn dies erledigt ist, testen Sie die Kontinuität zwischen der Kupferschirmung und der Erdungsstelle (in unserem Fall die Schraube). Wenn Sie einen Wert von 0,00 erhalten, haben Sie erfolgreich einen vollständig geerdeten Faradayschen Käfig für den Korpus Ihres Gitarrenbausatzes erstellt.

Das ist alles! Wir haben hier erklärt, wie man eine Gitarre mit einem unserer Telecaster-Gitarrenbausätze abschirmt. Beachten Sie, dass Radiowellen und elektromagnetische Störungen (RF / EMI) nicht vollständig unterdrückt werden können. Das Abschirmen elektronischer Teile mit Kupferband hat jedoch einen enorm positiven Einfluss auf das Brummen und die Rückkopplung beim Spielen.
